ECサイト向けフェイルスルー構成

Webサーバ台数が少ないECサイトに適した負荷分散のための構成例です。

p_loadbalancer_009





想定製品

SX-3820

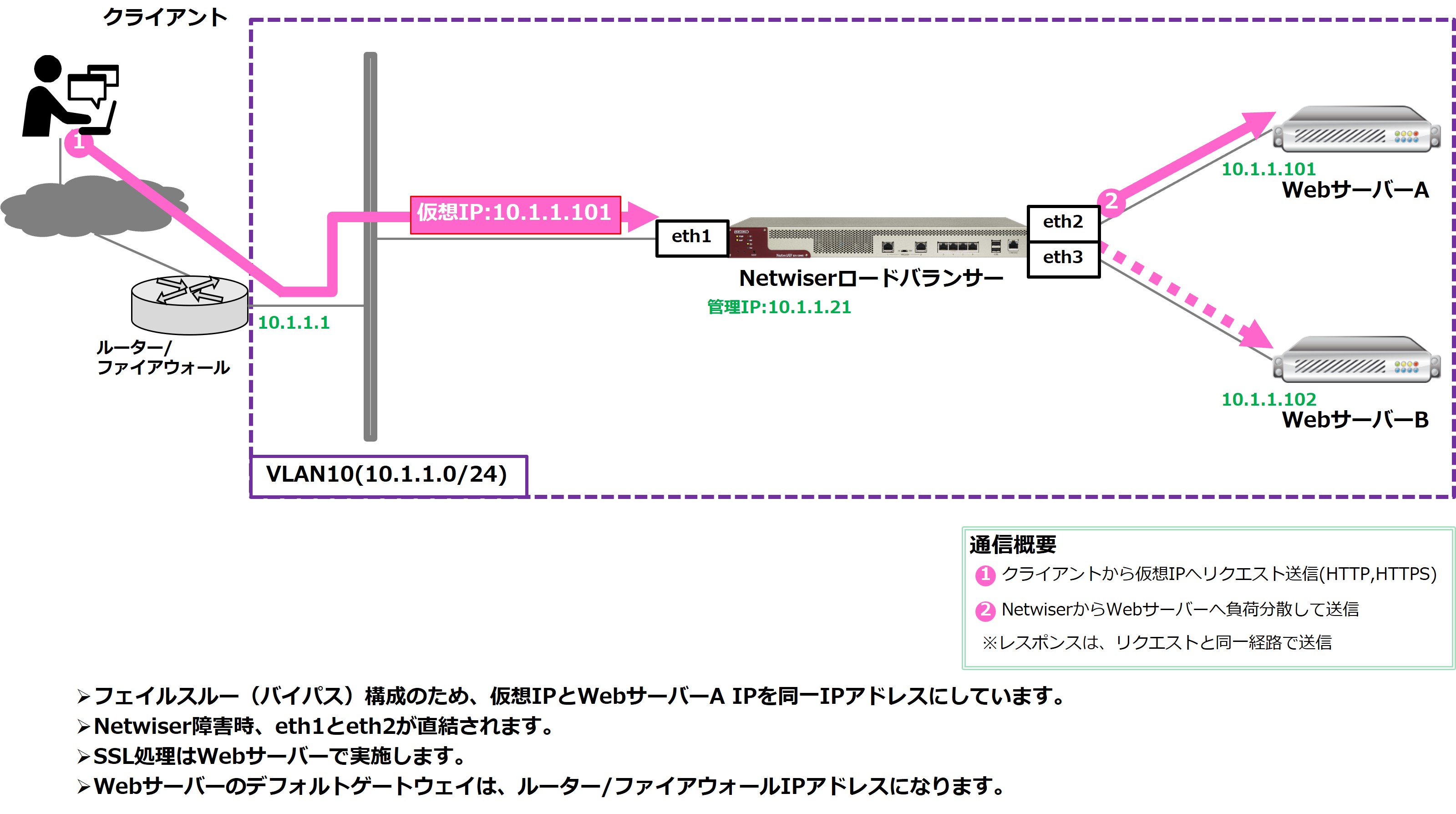

構成概要図



p_loadbalancer_configuration_no02_08fc3b422c

全体構成要件

サービス仕様 外部クライアント向けWebサービス
クライアント環境 外部不特定IPアドレスからの通信
サービスIPアドレス 10.1.1.101
使用プロトコル HTTP、HTTPS
セキュリティー ルーター/ファイアウォールで実施
サービスサーバ台数 2台
LB台数 1台

ロードバランサー構成要件

接続構成 インライン・ブリッジ構成(フェイルスルー)
負荷分散方式 最少接続数(重み付けなし)
仮想IP:port 10.1.1.101:80(TCP) 【bind対象物理IP10.1.1.101・10.1.1.102 計2台】
10.1.1.101:443(TCP) 【bind対象物理IP10.1.1.101・10.1.1.102 計2台】
セッション維持方式 ソースIPアドレス(※1)
ヘルスチェック方式 Ping(※2)、HTTPS(※3)
SSL設定 なし
ネットワーク設定 VLAN10:eth1、eth2、eth3
ルーティング設定 デフォルトルート
NAT設定 なし
その他設定 なし

(※1) クライアントIPアドレスを基にセッション維持を実施
(※2) フェイルスルー構成時、実サーバへのヘルスチェック設定でPingは必須
(※3) SSLハンドシェイク後 /にヘルスチェックを行い、statusが200番台であればOK

Netwiser設定手順

手順1:
 筐体操作
フェイルスルー設定
手順2:
 基本設定
 ネットワーク設定
ホスト名設定
VLAN設定
Interface設定
ルーティングテーブル設定
手順3:
 負荷分散設定
 ヘルスチェック設定
実サーバ設定
ヘルスチェック設定
仮想サーバ設定



上記構成の設定例、configをダウンロードできます。

設定例をダウンロード
