SMTPサーバー負荷分散
メール送信に関わるSMTPサーバーをロードバランサー2台を用いて負荷分散および冗長化する構成例です。
想定製品
・SX-3920 / SX-3990
※Virtual Edition SX-3990を利用する場合には、「Virtual Editionご利用上の注意点」もあわせてご参照ください。

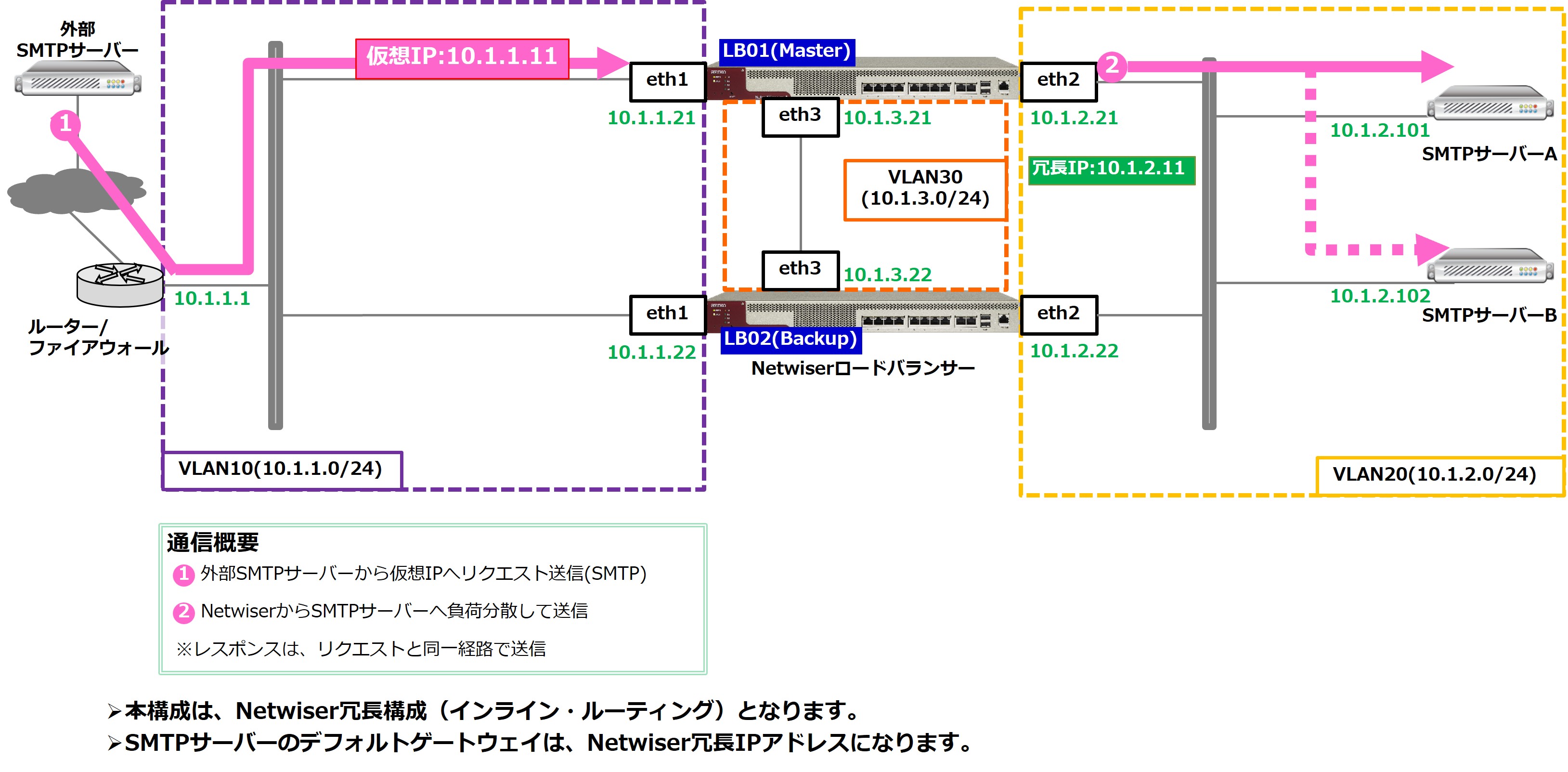

構成概要図
全体構成要件
| サービス仕様 | メール配送システム |
|---|---|
| クライアント環境 | 外部SMTPサーバによる不特定IPアドレスからの通信 |
| サービスIPアドレス | 10.1.1.11 |
| 使用プロトコル | SMTP |
| セキュリティー | ルーター/ファイアウォールで実施 |
| サービスサーバ台数 | 2台 |
| LB台数 | 2台 |
ロードバランサー構成要件
| 構成接続 | インライン・ルーティング構成（冗長） |
|---|---|
| 負荷分散方式 | 最少接続数（重み付けなし） |
| 仮想IP:port | 仮想IP10.1.1.11:25【bind対象物理IP10.1.2.101・10.1.2.102 計2台】 |
| セッション維持方式 | なし |
| ヘルスチェック方式 | SMTP |
| SSL設定 | なし |
| ネットワーク設定 | VLAN10：eth1 VLAN20：eth2 VLAN30：eth3 |
| ルーティング設定 | デフォルトルート |
| NAT設定 | なし(※1) |
| その他設定 | なし |
| 冗長設定 | LB01(Master) | LB02(Backup) | ||||
|---|---|---|---|---|---|---|
| VLAN10 | VLAN20 | VLAN30 | VLAN10 | VLAN20 | VLAN30 | |
| 管理IP | 10.1.1.21 | 10.1.2.21 | 10.1.3.21 | 10.1.1.22 | 10.1.2.22 | 10.1.3.22 |
| 仮想IP | 10.1.1.11 | - | - | 10.1.1.11 | - | - |
| 冗長IP | - | 10.1.2.11 | - | - | 10.1.2.11 | - |
| 冗長構成相手IP | - | - | 10.1.3.22 | 10.1.3.21 | ||
| VRID | 10 | 20 | - | 10 | 20 | - |
| 冗長設定 | LB01(Master) | LB02(Backup) |
|---|---|---|
| preempt | 有効 | 有効 |
| priority | 110 | 100 |
| track group1 | eth1 | eth1 |
| track group2 | eth2 | eth2 |
(※1) SMTPサーバ発信のアクセスでNetwiserを経由する際に、NetwiserでNATを行う場合はReverse-NAT設定が必要
Netwiser設定手順
| 手順1： 冗長構成設定 【LB2台とも設定】 | ホスト名設定 VLAN設定 Interface設定 VRRP設定 セッション同期（冗長構成相手）設定 |
|---|---|
| 手順2： ケーブル接続作業 【LB2台とも実施】 | 構成図に基づいたケーブル接続 |
| 手順3： 負荷分散関連設定 【LB1台のみ設定】 | ルーティングテーブル設定 実サーバ設定 仮想IPアドレス設定 ヘルスチェック設定 仮想サーバ設定 |
手順1は、設定情報同期を行えるようにLB01・LB02ともに設定します。 手順2は、LB01・LB02ともに構成図に基づいてケーブル接続を実施します。 手順3は、LB1台に設定すれば自動的に冗長相手機器に設定が反映されます。
