サブドメインによるWebサーバー切り替え【HTTP】（インライン・ルーティング構成）
サブドメインによるWebサーバー振り分け先の切り替えを行う構成例です。
想定製品
SX-3920 / SX-3990
※Virtual Edition SX-3990を利用する場合には、「Virtual Editionご利用上の注意点」もあわせてご参照ください。

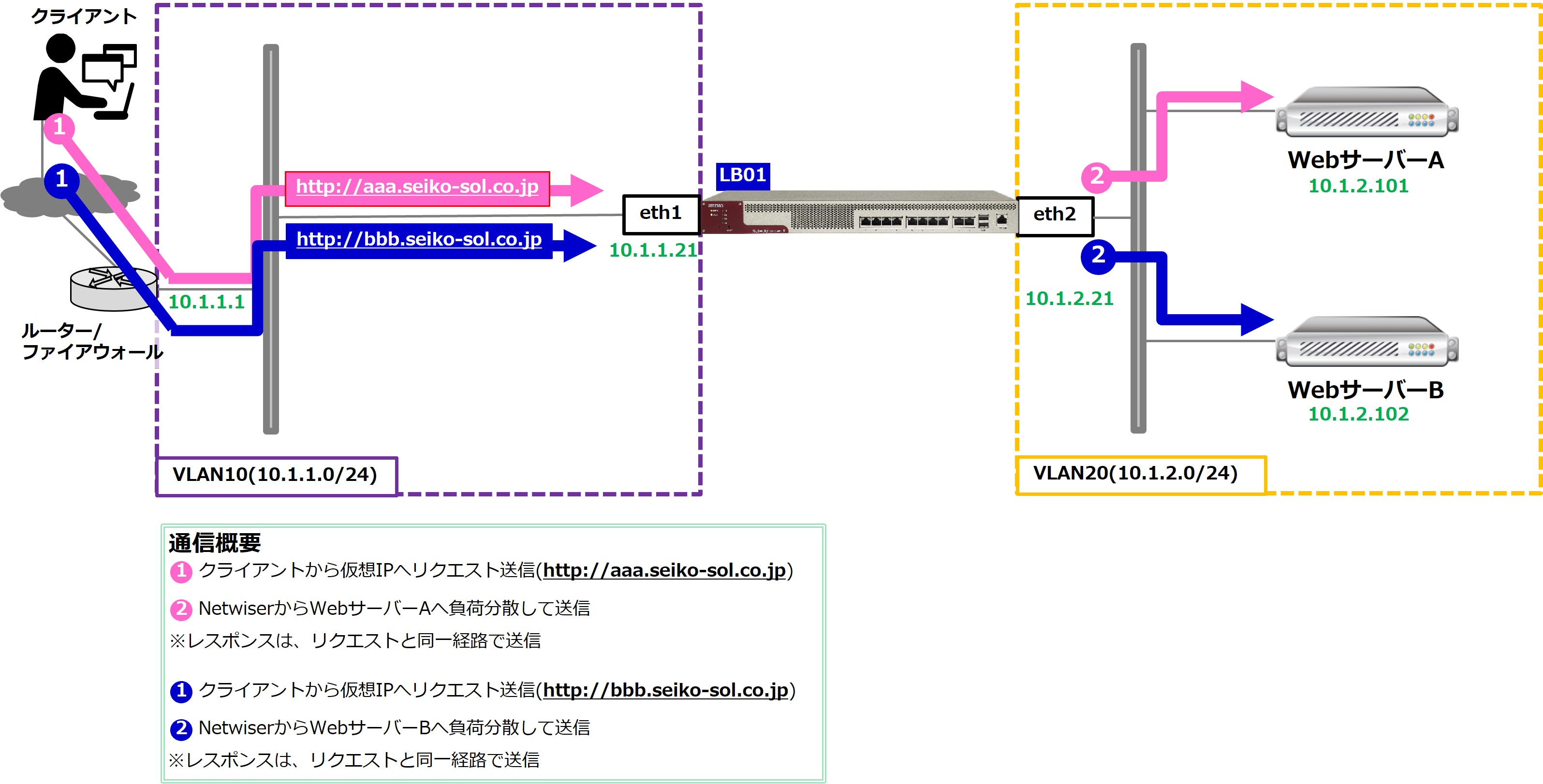

構成概要図
全体構成要件
| サービス仕様 | 外部クライアント向けWebサービス |
|---|---|
| クライアント環境 | 外部不特定IPアドレスからの通信 |
| サービスIPアドレス | 10.1.1.11 |
| 使用プロトコル | HTTP |
| セキュリティー | ルーター/ファイアウォールで実施 |
| サービスサーバ台数 | 2台 |
| LB台数 | 1台 |
ロードバランサー構成要件
| 接続構成 | インライン・ルーティング構成 |
|---|---|
| 負荷分散方式 | 最少接続数（重み付けなし） |
| 仮想IP:port | 仮想IP10.1.1.11:80【bind対象物理IP10.1.2.101・10.1.2.102 計2台】 |
| セッション維持方式 | なし |
| 負荷分散ルール設定 | ”http://aaa.seiko-sol.co.jp”のアクセスをWebサーバAに振り分け ”http://bbb.seiko-sol.co.jp”のアクセスをWebサーバBに振り分け |
| ヘルスチェック方式 | HTTP(※1) |
| ネットワーク設定 | VLAN10：eth1 VLAN20：eth2 |
| ルーティング設定 | デフォルトルート |
| NAT設定 | なし |
| その他設定 | なし |
(※1) /にヘルスチェックを行い、statusが200番台であればOK
Netwiser設定手順
| 手順1： ネットワーク設定 |
ホスト名設定 VLAN設定 Interface設定 ルーティングテーブル設定 |
|---|---|
| 手順2： スイッチング設定 |
URLスイッチングルール設定 |
| 手順2： 負荷分散関連設定 |
実サーバー設定 ヘルスチェック設定 仮想IPアドレス設定 仮想サーバー設定 負荷分散方法選択(URLスイッチング) |
上記構成の設定例、configをダウンロードできます。
