よくあるご質問

コンソールサーバー SmartCSシリーズ

シリアルポートにはどのようなシリアルケーブルを使えばよいですか

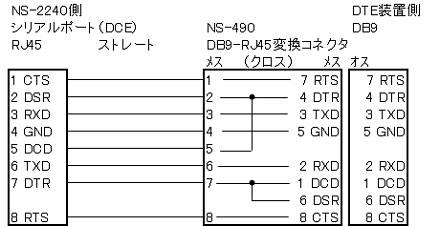

●相手装置がDTE仕様、D-sub9ピン（オス）の場合

例：SIINSシリーズ、YAMAHA RTXシリーズ、Extreme Networks Summitシリーズ
イーサネットケーブル（カテゴリ5UTPケーブル、ストレート）+ 別売りの「NS-490 DB9-RJ45変換コネクタ（クロス）」を使用します。

f_2240hyou4

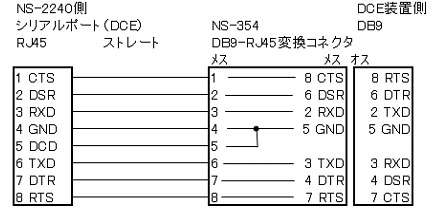

●相手装置がDCE仕様、D-sub9ピン（オス）の場合

例：Foundry FastIron Edge X424
イーサネットケーブル（カテゴリ5UTPケーブル、ストレート）+ 添付品の「NS-354 DB9-RJ45変換コネクタ」を使用します。

f_2240hyou5

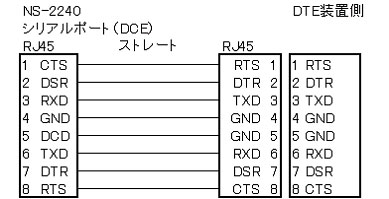

●相手装置がDTE仕様、RJ45コネクタの場合

例：Sun Fireシリーズ、CISCOシリーズ、アライドテレシス CentreCOM8724
イーサネットケーブル（カテゴリ5UTPケーブル、ストレート）を使用します。

f_2240hyou6

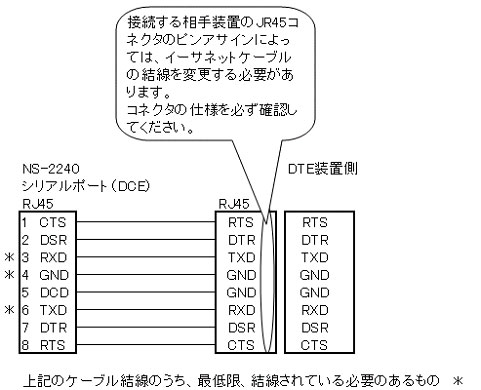

●上記以外の結線をサポートしたRJ-45コネクタのコンソールポートを所有する機器

f_2240hyou7
