マルチプロトコルIPトランスレーターは、さまざまなシリアルプロトコルをスムーズにIPネットワークに移行可能。ホストコンピュータとの接続や、オフコンやプロコンの業務が残るシリアル伝送システムをIPネットワークに統合できます。
また、ネットワーク監視、セキュリティー機能の追加、タイムサーバーとの連携(※)によりシステム運用時の信頼性を確保。
IP統合による情報連携の徹底、ネットワークのTCOの削減を実現します。

※SNTPクライアント機能によりタイムサーバーとの時刻同期が可能です。

マルチプロトコルIPTranslatorシリーズの特長

  • システム環境を変更することなく、IPネットワークに容易に統合可能
  • 多彩なプロトコル・接続形態への対応で、業種・業態に合わせた柔軟な接続が可能
  • SNMPトラップ機能標準搭載で、監視サーバによる他のネットワーク機器と同様の監視が可能
  • 電源系統二重化オプションで高い信頼性を確保 (SC-8278のみ)
  • 各種エラー検出機能&1ボード化で安全・安心をきわめた基本構造

製品ラインアップ

p_multi_protocol_ipt_lineup_sc8215SC-8215 IPTranslator

IPエントリーモデルとして必要な機能をB5サイズに凝縮

p_icon_lineup_icon_sc_1-2

p_multi_protocol_ipt_lineup_sc8238SC-8238 IPTranslator

高度なIP統合機能をA4サイズにパッケージング

p_icon_lineup_icon_sc_1-2

p_multi_protocol_ipt_lineup_sc8258SC-8258 IPTranslator

高い信頼性のもとで既存プロトコルをIPネットワーク化

p_icon_lineup_icon_sc_4-8

p_multi_protocol_ipt_lineup_sc8278SC-8278 IPTranslator

ゆとりの48ポート対応で大規模ネットワークをIPに統合

p_icon_lineup_icon_sc_4-48

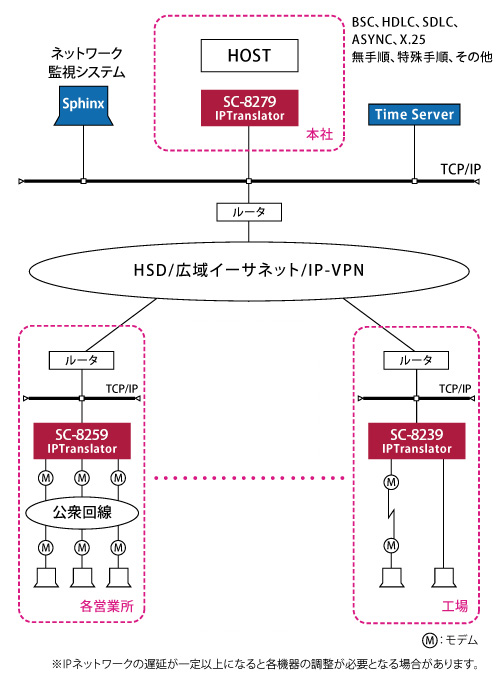

システム構成例

マルチプロトコルIPトランスレーター システム構成図

仕様

シリアルインターフェース仕様
インターフェース V.24/V.28、X.21(SC-8215を除く)
適用回線 直結回線、専用回線、構内回線、公衆回線
同期方式 SYN同期、ASYNC、フラグ同期
通信方式 半二重/全二重
通信速度 1200、2400、4800、7200、9600、14.4k、19.2k、48k、57.6k、64k、96k、128kbps
回線数 SC-8278 : 最大48回線
SC-8258 : 最大8回線
SC-8238 : 最大2回線
SC-8215 : 最大2回線
プロトコル (※1) BSC1、BSC2、BSC3、HSC1、HSC2、HSC3、FTS、FTS4、FTS2全二重、レベル2A、レベル2B、全銀、JCA、B改半二重、B改全二重、HDLC、SDLC、LAPB、X.25(※2)、ASYNCコンテンション、ASYNCポーリング、SYN同期全二重、非同期無手順 その他
発呼プロトコル V.25bis、ATコマンド(V.24 I/F)

※1:使用するプロトコルにより制限が発生する場合があります。
※2:X.25パケット多重度  (シングルポートタイプ:最大128LCN、マルチポートタイプ:最大32LCN×4回線)

イーサネットLAN伝送仕様
伝送プロトコル TCP/IP、UDP/IP(SNTP、SNMPで使用)
LANインターフェース SC-8278 : 1000BASE-T(オートネゴシエーション/1000M全二重固定/100M全二重固定)
SC-8258/8238 : 1000BASE-T(オートネゴシエーション)
SC-8215 : 10BASE-T(半二重固定)

SC-8278 IPTranslator 諸元
入力電源 AC100V±10%(50/60Hz)
消費電力 最大170W
発熱量 最大612kJ/h
温度条件 0~40℃
湿度条件 20〜80% RH(結露しないこと)
設置方式 19インチラックマウント
外形寸法 439(W)×300(D)×352(H)mm
質量 最大25kg
適合規格 VCCI-A、RoHS
SC-8258 IPTranslator 諸元
入力電源 AC100V±10%(50/60Hz)
消費電力 最大29W
発熱量 最大104kJ/h
温度条件 0~40℃
湿度条件 20~80% RH(結露しないこと)
設置方式 デスクトップ、19インチラックマウント(オプション)
外形寸法 350(W)×300(D)×70.5(H)mm
質量 最大5kg
適合規格 VCCI-A、RoHS
SC-8238 IPTranslator 諸元
入力電源 AC100V±10%(50/60Hz)
消費電力 最大7.8W
発熱量 最大28kJ/h
温度条件 0~40℃
湿度条件 20~80% RH(結露しないこと)
設置方式 デスクトップ、19インチラックマウント(オプション)
外形寸法 212(W)×297(D)×70(H)mm
質量 約3kg
適合規格 VCCI-A、RoHS
SC-8215 IPTranslator 諸元
入力電源 AC100V±10%(50/60Hz)
消費電力 最大5W
発熱量 最大18kJ/h
温度条件 0~40℃
湿度条件 20~80% RH(結露しないこと)
設置方式 デスクトップ
外形寸法 180(W)×260(D)×37(H)mm
質量 約1.6kg
適合規格 VCCI-A、RoHS
