セイコーソリューションズの30数年にわたる豊富な接続実績を凝縮したマルチプロトコルコンバーターUSTが、ハードウエア、ソフトウエア構成を一新。全銀TCP/IP手順サポート基板、ユーザーアプリケーション搭載可能基板を追加。全銀ベーシック手順をはじめとしたレガシー手順の接続環境をそのままにオープン系システムへの移行が可能です。
レガシーな情報資産を確実に受け継ぐUSTが、お客様のビジネスを次のステージへつなぎます。

※UST(SC-82X8)シリーズの製品ページはこちら

マルチプロトコルコンバーターUSTシリーズ(SC-8279/8259/8239)の特長

  • 既存の全銀ベーシック手順用の環境設定を活かした、全銀TCP/IP手順への迅速な移行が可能

※対応機種:SC-8279/SC-8259

  • 全銀TCP/IP手順と全銀ベーシック手順の基板の混在が可能

※対応機種:SC-8279/SC-8259

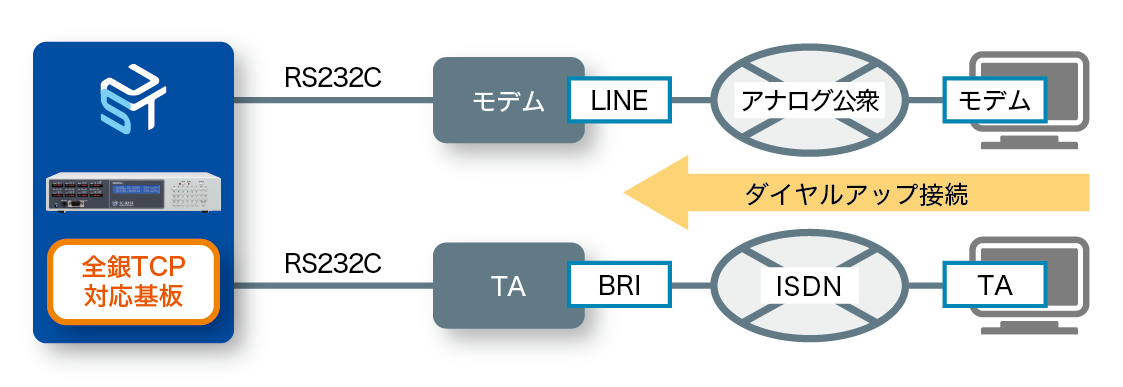

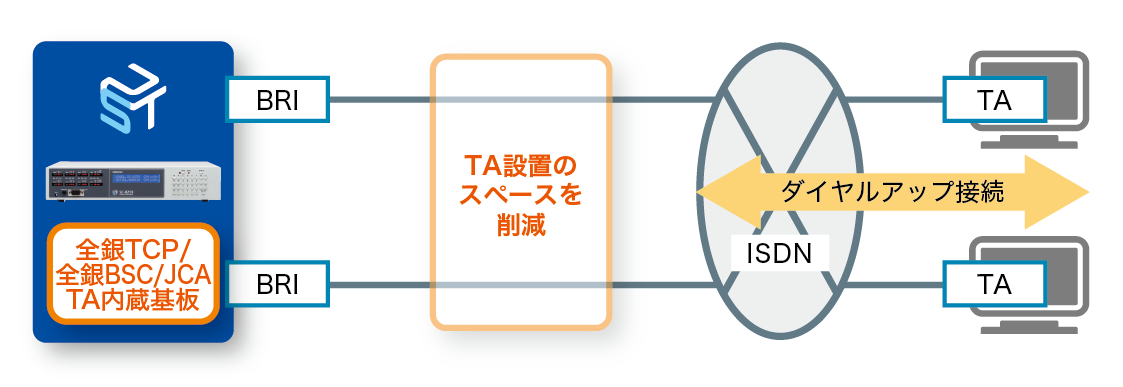

  • モデム、TA内蔵の基板で省スペース、省電力を実現
  • SNMPトラップ機能を標準搭載
  • 電源系統二重化オプションで高い信頼性を確保

※対応機種:SC-8279

  • 通信プロトコルのカスタマイズなど、機能拡張に対応するHAU基板を搭載可能
  • インターネットなどのIP網に対応した全銀TCP/IP手順
    詳細はこちらをご覧ください。
  • 通信手順のカスタマイズが可能
    お客様独自の手順(各種インターフェース間の変換処理)などのレガシー環境の問題を解決します。
    詳細はこちらをご覧ください。
  • システムの規模、用途に応じた自在な回線接続が可能

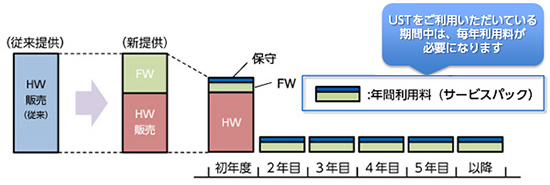

  • 新たな利用形態でご提供します「USTトータル利用サービス
    USTトータル利用サービス(サブスクリプション型)・UST本体のファームウェア部分をサブスクリプション方式(使用許諾)で期間提供します。
    ・ベーシックサポートサービスが標準バンドルされています。
    ※サポートサービスはオンサイト対応や24h365d対応へのアップグレードが可能です。

ラインアップ(SC-8279/8259/8239)

SC-8239 miniUST

SC-8239 miniUST

最大2ポート接続でA4サイズに各種プロトコルを凝縮したコンパクトタイプ

multi_protocol_ust1a


SC-8259 UST

SC-8259 UST

最大8ポート外部接続を可能にする高機能なマルチプロトコルタイプ


SC-8279 maxUSTSC-8279 maxUST


最大48ポートの同時接続を実現信頼性、機能性を兼備したハイエンド機

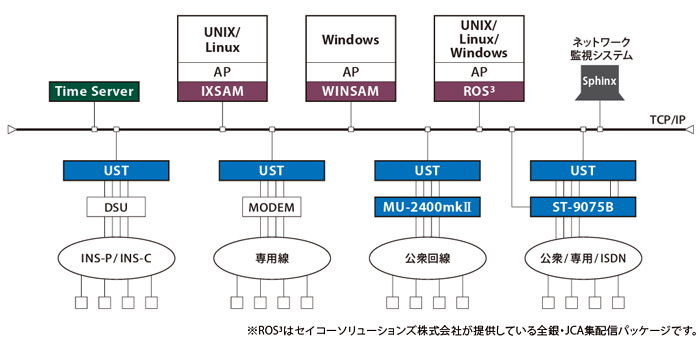

システム構成図(SC-8279/8259/8239)

マルチプロトコルコンバーター UST システム構成図

仕様(SC-8279/8259/8239)

シリアルインターフェース仕様
インターフェース V.24/V.28、X.21、I.430/V.110、アナログ公衆回線
適用回線 専用回線、構内回線、公衆回線
同期方式 SYN同期、ASYNC、フラグ同期
通信方式 半二重/全二重
通信速度 1200、2400、4800、7200、9600、14.4k、19.2k、48k、57.6k、64k、96k、115.2kbps、128kbps
回線数 SC-8279 : 最大48回線
SC-8259 : 最大8回線
SC-8239 : 最大2回線
プロトコル 全銀BSC、JCA、BSC1・2・3、HSC1・2・3、レベル2A・2B、FTS、FTS4、B改半二重、B改全二重、HDLC、SDLC、LAPB、X.25、SYNC無順、ASYNC無手順、フラグ同期無手順、その他
発呼プロトコル V.25bis、ATコマンド(V.24 I/F)、X.21Call(X.21 I/F)、X.25Call、Q.931
パケット多重度 最大248LCN(使用環境により制限あり)
イーサネットLAN伝送仕様
伝送プロトコル TCP/IP、UDP(SNTP、SNMPで使用)
LANインターフェース SC-8279 : 1000BASE-T(オートネゴシエーション/1000M全二重固定/100M全二重固定)
SC-8259/8239 : 1000BASE-T(オートネゴシエーション)
SC-8279 maxUST 諸元
入力電源 AC100V±10%(50/60Hz)
消費電力 最大170W
発熱量 最大612kJ/h
温度条件 0~40℃
湿度条件 20~80% RH(結露しないこと)
設置方式 19インチラックマウント
外形寸法 439(W)×300(D)×352(H)mm
質量 最大25kg
適合規格 VCCI-A
SC-8259 UST 諸元
入力電源 AC100V±10%(50/60Hz)
消費電力 最大29W
発熱量 最大104kJ/h
温度条件 0~40℃
湿度条件 20~80% RH(結露しないこと)
設置方式 デスクトップ、19インチラックマウント(オプション)
外形寸法 350(W)×300(D)×70.5(H)mm(足を含む)
質量 最大5kg
適合規格 VCCI-A
SC-8239 miniUST 諸元
入力電源 AC100V±10%(50/60Hz)
消費電力 最大7.8W
発熱量 最大28kJ/h
温度条件 0~40℃
湿度条件 20~80% RH(結露しないこと)
設置方式 デスクトップ、19インチラックマウント(オプション)
外形寸法 212(W)×297(D)×70(H)mm(足を含む)
質量 約3kg
適合規格 VCCI-A

資料ダウンロード

▼機能解説書

SC-8279<機能解説書> SC-8279.pdf
SC-8259<機能解説書> SC-8259.pdf
SC-8239<機能解説書> SC-8239.pdf

▼プロトコル別共通機能解説書

全銀TCP/IPプロトコル編 SC-82x9-UST-bankTCPIP.pdf
BSC系標準パラメータ編 SC-82x9-UST-BSC.pdf
無手順編 SC-82x9-UST-non-procedure.pdf
LAPB編 SC-82x9-UST-LAPB.pdf
X.25編 SC-82x9-UST-X25.pdf
SNMP・SNTP編 SC-82x9-SNMP-SNTP.pdf

▼メンテナンスユーティリティ

ScUtil2 (Version6.10) ScUtil2_v6.10.zip

▼拡張MIBファイル

拡張MIBファイル(Ver1.50) sc82x9mib.zip
