マルチプロトコルコンバーターUSTシリーズ(SC-8278/8258/8238)の特長
- 既存の全銀ベーシック手順用の環境設定を活かした、全銀TCP/IP手順への迅速な移行が可能
※対応機種:SC-8278/SC-8258
- 全銀TCP/IP手順と全銀ベーシック手順の基板の混在が可能
※対応機種:SC-8278/SC-8258
- モデム、TA内蔵の基板で省スペース、省電力を実現
- SNMPトラップ機能を標準搭載
- 電源系統二重化オプションで高い信頼性を確保
※対応機種:SC-8278
- ゲートウェイ・アプリケーション機能を搭載可能
※対応機種:SC-8278/SC-8258
- システムの規模、用途に応じた自在な回線接続が可能
充実した保守サービス
オンサイト/センドバックなどの保守サービス種別や1年~5年のサービス期間をご用意したタイムサーバーシリーズの充実の保守サービスをご提供しています。
保守サービスについての詳細はこちらをご覧ください。

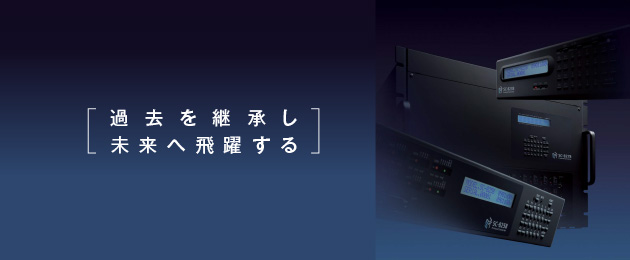

ラインアップ(SC-8278/8258/8238)
SC-8238 miniUST
最大2ポート接続でA4サイズに各種プロトコルを凝縮したコンパクトタイプ
SC-8258 UST
最大8ポート外部接続を可能にする高機能なマルチプロトコルタイプ
SC-8278 maxUST
最大48ポートの同時接続を実現信頼性、機能性を兼備したハイエンド機
システム構成図(SC-8278/8258/8238)
仕様(SC-8278/8258/8238)
シリアルインターフェース仕様 | |
---|---|
インターフェース | V.24/V.28、X.21、I.430/V.110、アナログ公衆回線 |
適用回線 | 専用回線、構内回線、公衆回線 |
同期方式 | SYN同期、ASYNC、フラグ同期 |
通信方式 | 半二重/全二重 |
通信速度 | 1200、2400、4800、7200、9600、14.4k、19.2k、48k、57.6k、64k、96k、115.2kbps、128kbps |
回線数 | SC-8278 : 最大48回線 |
SC-8258 : 最大8回線 | |
SC-8238 : 最大2回線 | |
プロトコル | 全銀BSC、JCA、BSC1・2・3、HSC1・2・3、レベル2A・2B、FTS、FTS4、B改半二重、B改全二重、HDLC、SDLC、LAPB、X.25、SYNC無順、ASYNC無手順、フラグ同期無手順、その他 |
発呼プロトコル | V.25bis、ATコマンド(V.24 I/F)、X.21Call(X.21 I/F)、X.25Call、Q.931 |
パケット多重度 | 最大248LCN(使用環境により制限あり) |
イーサネットLAN伝送仕様 | |
---|---|
伝送プロトコル | TCP/IP、UDP(SNTP、SNMPで使用) |
LANインターフェース | SC-8278 : 1000BASE-T(オートネゴシエーション/1000M全二重固定/100M全二重固定) |
SC-8258/8238 : 1000BASE-T(オートネゴシエーション) |
SC-8278 maxUST 諸元 | |
---|---|
入力電源 | AC100V±10%(50/60Hz) |
消費電力 | 最大170W |
発熱量 | 最大612kJ/h |
温度条件 | 0~40℃ |
湿度条件 | 20~80% RH(結露しないこと) |
設置方式 | 19インチラックマウント |
外形寸法 | 439(W)×300(D)×352(H)mm |
質量 | 最大25kg |
適合規格 | VCCI-A、RoHS |
SC-8258 UST 諸元 | |
---|---|
入力電源 | AC100V±10%(50/60Hz) |
消費電力 | 最大29W |
発熱量 | 最大104kJ/h |
温度条件 | 0~40℃ |
湿度条件 | 20~80% RH(結露しないこと) |
設置方式 | デスクトップ、19インチラックマウント(オプション) |
外形寸法 | 350(W)×300(D)×70.5(H)mm(足を含む) |
質量 | 最大5kg |
適合規格 | VCCI-A、RoHS |
SC-8238 miniUST 諸元 | |
---|---|
入力電源 | AC100V±10%(50/60Hz) |
消費電力 | 最大7.8W |
発熱量 | 最大28kJ/h |
温度条件 | 0~40℃ |
湿度条件 | 20~80% RH(結露しないこと) |
設置方式 | デスクトップ、19インチラックマウント(オプション) |
外形寸法 | 212(W)×297(D)×70(H)mm(足を含む) |
質量 | 約3kg |
適合規格 | VCCI-A、RoHS |
機能解説書ダウンロード(SC-8278/8258/8238)
SC-8278<機能解説書> | SC-8278.pdf |
SC-8258<機能解説書> | SC-8258.pdf |
SC-8238<機能解説書> | SC-8238.pdf |
▼プロトコル別共通機能解説書
全銀TCP/IPプロトコル編 | SC-82x8-UST-bankTCPIP.pdf |
BSC系標準パラメータ編 | SC-82x8-UST-BSC.pdf |
無手順編 | SC-82x8-UST-non-procedure.pdf |
LAPB編 | SC-82x8-UST-LAPB.pdf |
X.25編 | SC-82x8-UST-X25.pdf |
SNMP・SNTP編 | SC-82x8-SNMP-SNTP.pdf |
