製品モデル
| 型式 | 構成 |
|---|---|
| SmartEMT (※販売を終了いたしました) | |
| NS-3710-10 | GbE×4 管理用ポート(FE×1、RS-232C(RJ-45)×1) |
| SmartENU (※販売を終了いたしました) | |
| NS-3210-10 | FE×3 管理用ポート(RS-232C(RJ-45)×1) |
※SmartEMTでは機能を拡張する「オプションライセンス」を追加導入することができます。詳細はお問い合わせください。
製品外観・各部名称

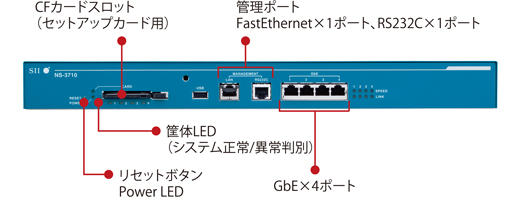

SmartEMT
SmartENU
製品仕様 (※SmartEMT/SmartENUは販売を終了いたしました)
プラットフォーム（本体ハードウェア）仕様
| SmartEMT （NS-3710-10） |
SmartENU （NS-3210-10） |
|
|---|---|---|
| Ethernetポート | 100BASE-TX/1000BASE-T×4 10BASE-T/100BASE-TX×1（管理用） |
10BASE-T/100BASE-TX×3 |
| RS-232Cポート | RJ45×1（管理用） | |
| CFカードスロット | １スロット（セットアップカード用） | － |
| 電源 | 内蔵二重化電源、AC100V～240V、50/60Hz | 外部ACアダプタ、AC100V～240V、50/60Hz |
| 消費電力 | AC100V：98W(最大) AC240V：95W(最大) |
13.5W(最大) |
| 外形寸法 | 425.2(W)×453.5(D)×42.8(H)mm | 186.4(W)×275.0(D)×39.0(H)mm |
| 質量 | 約6.5kg | 約1.5kg |
システム basic1 仕様
| SmartEMT (NS-3710-10) |
SmartENU (NS-3210-10) |
|
|---|---|---|
| レイヤ2 ネットワーク監視 |
疎通監視 遅延監視 伝送経路確認 常時監視（疎通・遅延・遅延ゆらぎ） |
|
| レイヤ2 監視プロトコル |
IEE802.1ag / ITU-T Y.1731準拠 Ethernet OAMプロトコル Continuity Check (CC) Loop Back (LB) Link Trace (LT) Delay Measurement (DM) |
|
| MEP/RMEP設定数 | MEP数：最大512 RMEP数：最大2048 |
MEP数：最大8 RMEP数：最大128 |
| RMEP自動登録 | 未登録RMEPの自動登録 | － |
| ビットエラー検出 | ビットパターンチェック ビットパターン種別：プリセット/ユーザ定義/擬似ランダム |
|
| レイヤ3 ネットワーク監視 |
ICMPエコーによる疎通監視（常時監視可能） | ICMPエコーによる疎通監視 |
| レイヤ3監視用 仮想IP設定数 |
最大64 | 最大4 |
| レイヤ3監視対象 ノード設定数 |
最大2048 (ただし 1仮想IPあたり500) |
－ |
| VLAN | VLAN収容数：最大2048、VLANタグ挿抜機能 | VLAN収容数：最大8、VLANタグ挿抜機能 |
| 測定モード ※要オプション ライセンス |
L2(Ethernet OAM) / L3(ICMP)またはTWAMPによる遅延の自動測定
|
（未サポート） |
| 時刻同期 | NTPクライアント | SNTPクライアント |
| SNMP | 接続可能なSNMPサーバ数：最大10/コミュニティ | |
| Syslog | 接続可能なSyslogサーバ数：最大4 | |
| FTP/TFTP | FTPサーバ | FTPサーバ、 FTP/TFTPクライアント |
| バージョンアップ/ダウン | バージョンアップファイル（FTP転送） | バージョンアップファイル（FTP/TFTP転送） |
| リモートログイン | Telnet/SSH（最大同時5セッション） | Telnet（最大同時5セッション） |
付属品
| SmartEMT (NS-3710-10) |
SmartENU (NS-3210-10) |
|---|---|
|
|
