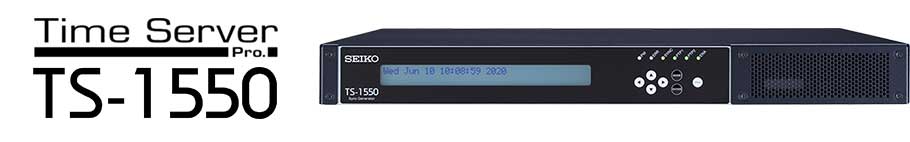

IP同期システムと既存の放送同期システムの共存をシンクジェネレーター Time Server Pro. TS-1550 で実現します。

TS-1550:多様な出力信号をサポートしたPTPスレーブ



PTP(SMPTE ST 2059-2)をリファレンスにして、高精度なタイミングとタイムコードを出力するPTPスレーブです。PTPスレーブ機能に特化した低コストのシンクジェネレーターをご提案します。

TS-1550の特長

多様な出力信号をサポート

アナログビデオ同期信号は4系統を出力でき、各ポートの位相が調整できます。
その他にもジャストタイム形式のセイコータイムコードに対応したシリアルBCD出力など、多彩な出力信号をサポートしています。

  • アナログビデオ同期信号出力(x4)
  • シリアルBCD出力※1(x1)
  • ワードクロック(48kHz)信号出力(x1)
  • アナログビデオ同期信号に同期したLTC 出力※1(x1)
    ※1:ファームアップにて対応予定です

充実したPTP同期機能

装置起動後は迅速にPTPマスターに同期でき、2つのPTPポート(各PTPポートでSFP/RJ45を選択可能)への同時入力に加えBMCAで冗長性も確保できます。豊富なPTPパラメーターによるチューニングが可能です。

安定性に優れたフリーラン性能

OCXOを搭載しPTP非同期状態下でも安定した同期信号出力を維持できます。

ハイコストパフォーマンス

PTPスレーブ機能に特化することでコストダウンを実現。
低コストでIPとSDIシステムの共存が可能です。

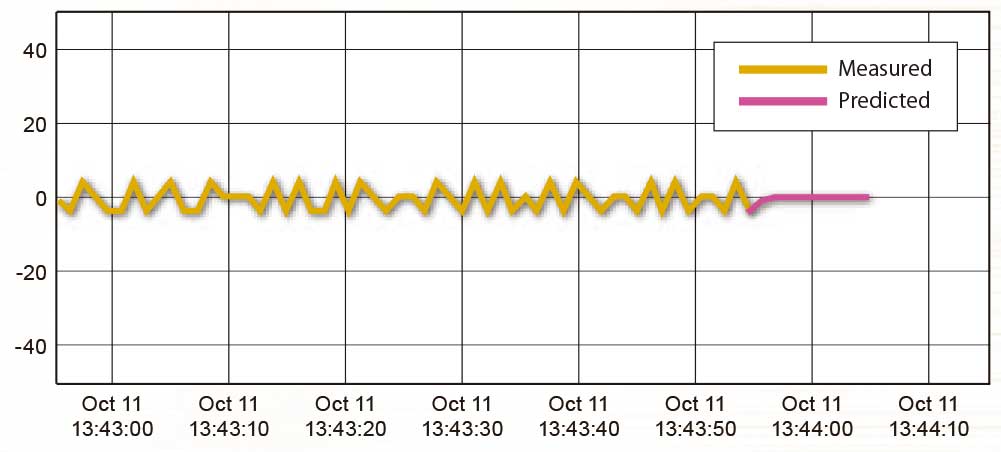

PTP可視化機能(特許第6823701号)

PTPマスターとの時差を観測結果はもちろん、時刻同期までの推定挙動までをリアルタイムにグラフ表示。最大で過去6日分の結果が表示できます。

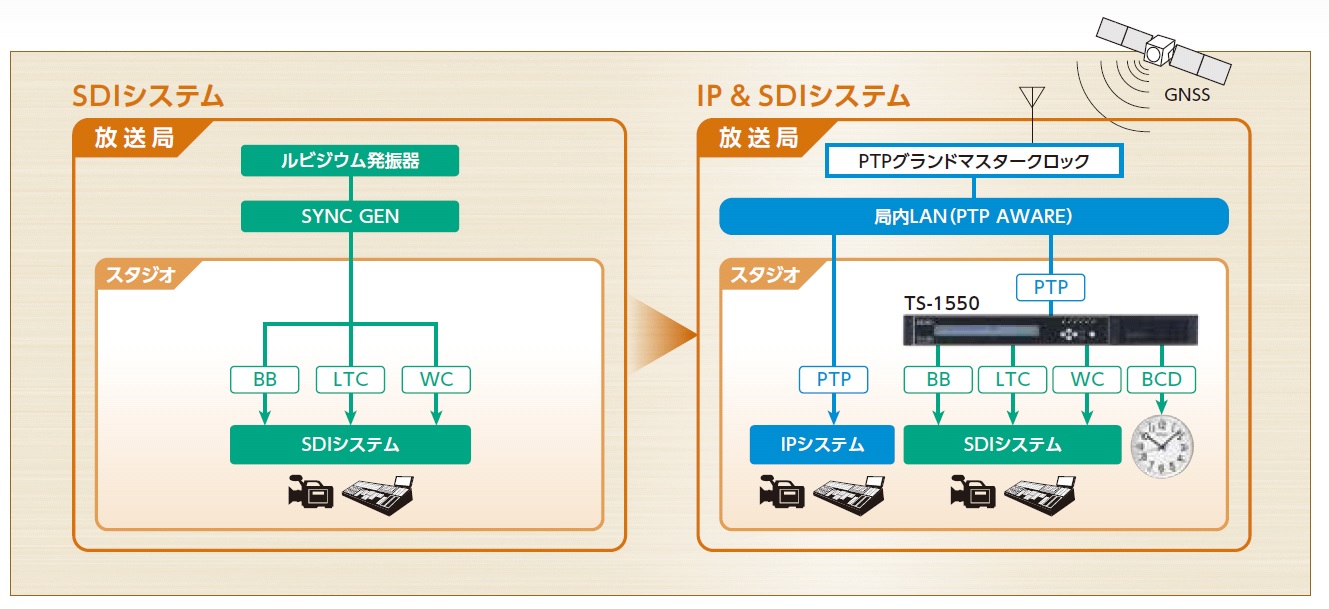

TS-1550の活用事例

Video over IPとSDIの統合を低コストで実現

TS-1550 仕様

製品 TS-1550
LANインターフェース
(PTPポート)
SFP/RJ45(選択式) × 2ポート
SFP:1000BASE-X × 2
RJ45:100BASE-TX / 1000BASE-T × 2
LANインターフェース
(マネージメントポート)
100BASE-TX / 1000BASE-T × 1
コンソールポート RS-232(RJ45)× 1
出力ポート Black Burst/3値同期 BNC 75Ω × 4
LTC BNC × 1
Word Clock BNC × 1
接点 接点 × 1
BCDタイムコード 8pin丸形コネクター × 1
PTPプロファイル Default Profile(IEEE1588v2)
SMPTE Profile(ST 2059-2)

TS-1550 諸元

諸元 TS-1550仕様
定格電圧 AC100V~AC240V±10% (50/60Hz)
定格電流 0.48A
消費電力 28W
発熱量 100.8kJ/h
温度条件 0~40 ℃
湿度条件 15~85% RH (結露しないこと)
外形寸法 425.5(W) x 370(D) x 44(H) mm (突起部を除く)
質量 約6kg
適合規格 VCCI-A、RoHS、電気用品安全法
オプション品 電源ユニット、1000BASE-LX SFPモジュール、
1000BASE-SX SFPモジュール、BNC-XLR変換アダプタ
