≪設定例1≫ フェイルスルー構成
フェイルスルーを活用したロードバランサー１台での負荷分散構成例です。
※Virutual Editionでは利用できない構成になります。
想定製品

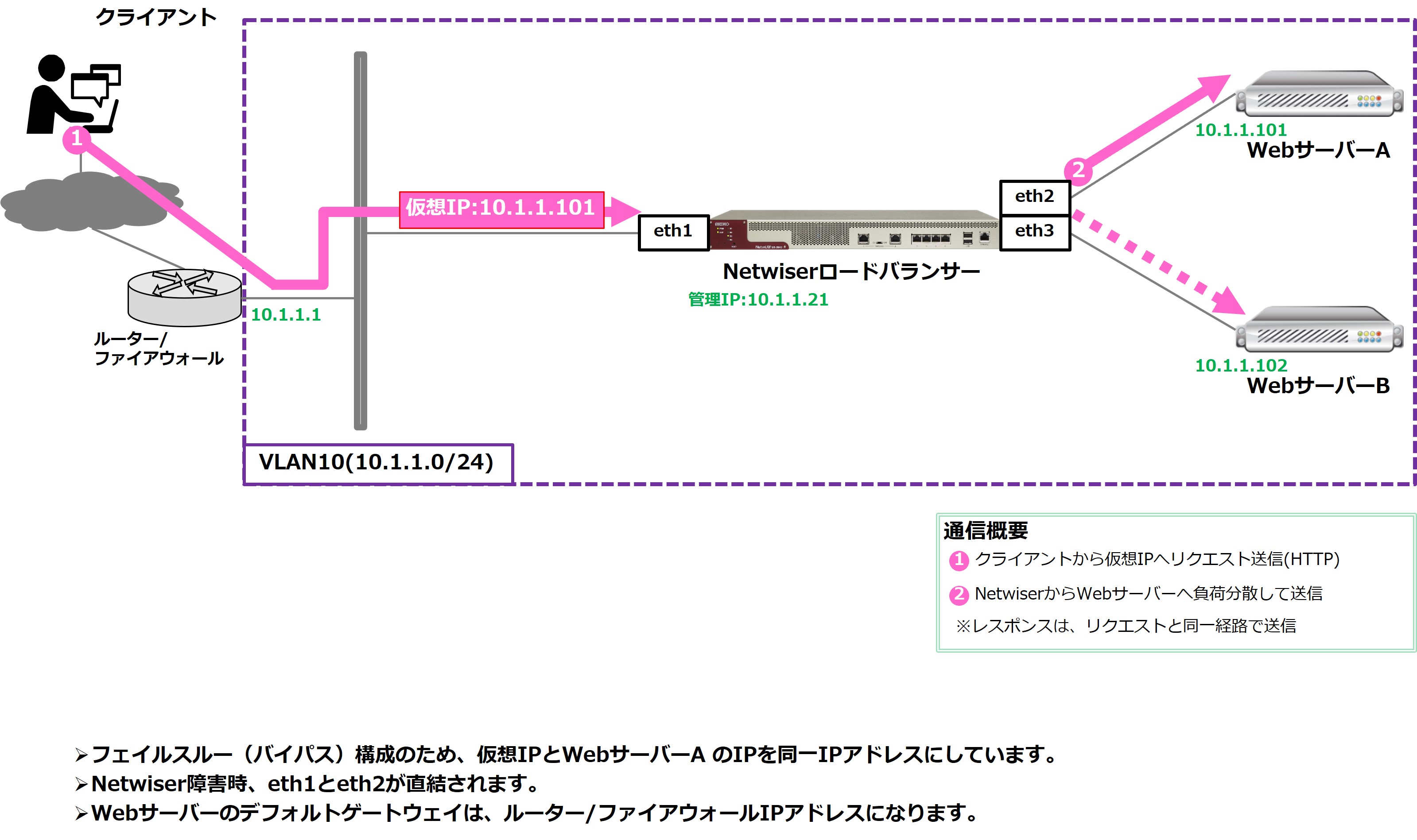

構成概要図
全体構成要件
| サービス仕様 | 外部クライアント向けWebサービス |
|---|---|
| クライアント環境 | 外部不特定IPアドレスからの通信 |
| サービスIPアドレス | 10.1.1.101 |
| 使用プロトコル | HTTP |
| セキュリティー | ルーター/ファイアウォールで実施 |
| サービスサーバー台数 | 2台 |
| LB台数 | 1台 |
ロードバランサー構成要件
| 接続構成 | インライン・ブリッジ構成（フェイルスルー） |
|---|---|
| 負荷分散方式 | 最少接続数（重み付けなし） |
| 仮想IP:port | 10.1.1.101:80(TCP) 【bind対象物理IP10.1.1.101・10.1.1.102 計2台】 |
| セッション維持方式 | ソースIPアドレス(※1) |
| ヘルスチェック方式 | Ping(※2)、HTTP(※3) |
| SSL設定 | なし |
| ネットワーク設定 | VLAN10：eth1、eth2、eth3 |
| ルーティング設定 | デフォルトルート |
| NAT設定 | なし |
| その他設定 | なし |
(※1) クライアントIPアドレスを基にセッション維持を実施
(※2) フェイルスルー構成時、実サーバーへのヘルスチェック設定でPingは必須
(※3) /にヘルスチェックを行い、statusが200番台であればOK
Netwiser設定手順
| 手順1： 筐体操作 |
フェイルスルー設定 |
|---|---|
| 手順2： 基本設定 ネットワーク設定 |
ホスト名設定 VLAN設定 Interface設定 ルーティングテーブル設定 |
| 手順3： 負荷分散設定 ヘルスチェック設定 |
実サーバー設定 ヘルスチェック設定 仮想サーバー設定 |
上記構成の設定例、configをダウンロードできます。
