基本的なWebサーバー負荷分散
≪設定例4≫ 基本的なWebサーバー負荷分散（冗長・インライン・ブリッジ構成）
基本的なWebサーバーの負荷分散を行う構成例です。
想定製品
・SX-3945 / SX-3990
※Virtual Edition SX-3990を利用する場合には、「Virtual Editionご利用上の注意点」もあわせてご参照ください。

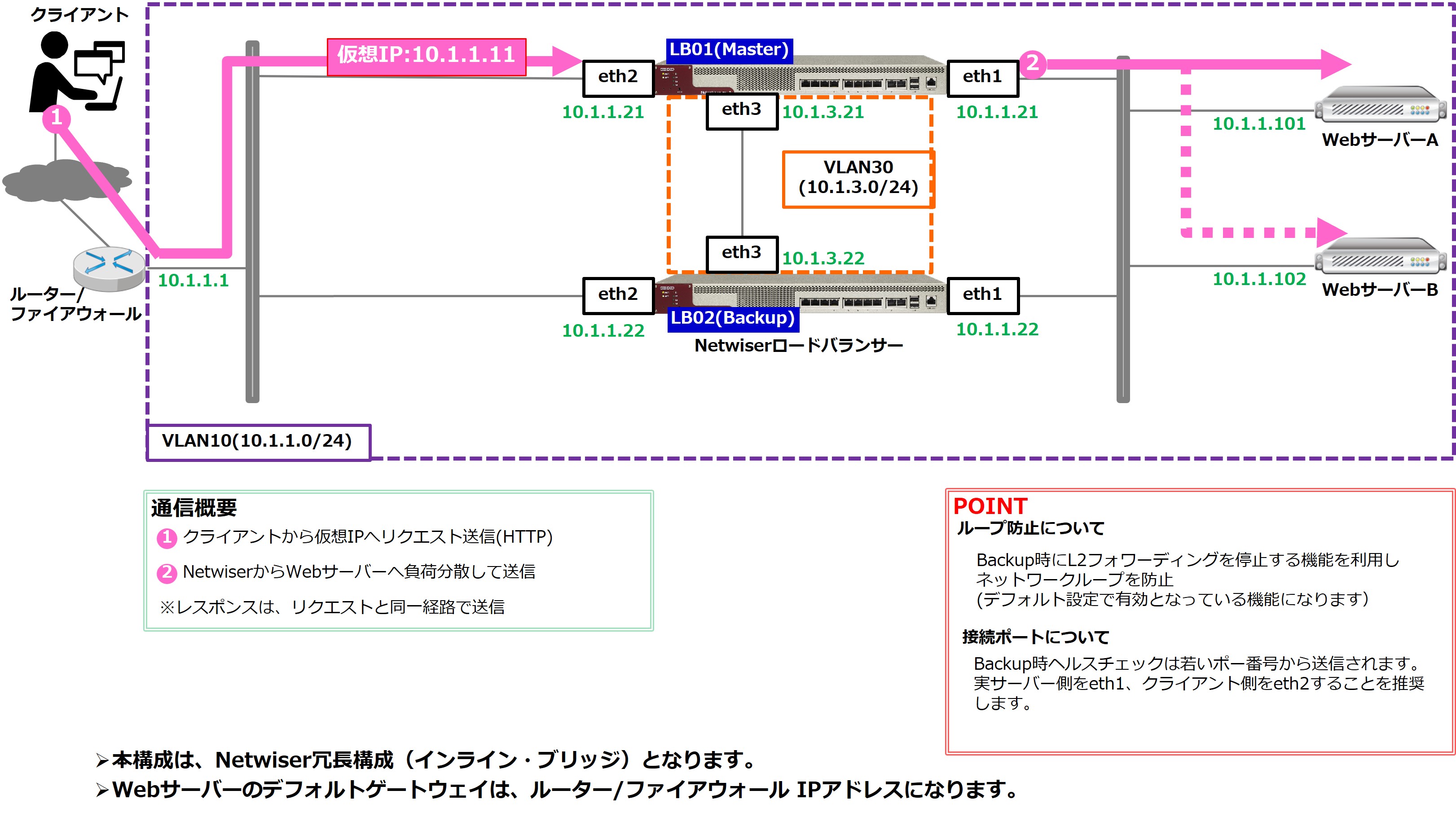

構成概要図
全体構成要件
| サービス仕様 | 外部クライアント向けWebサービス |
|---|---|
| クライアント環境 | 外部不特定IPアドレスからの通信 |
| サービスIPアドレス | 10.1.1.11 |
| 使用プロトコル | HTTP |
| セキュリティー | ルーター/ファイアウォールで実施 |
| サービスサーバー台数 | 2台 |
| LB台数 | 2台 |
ロードバランサー構成要件
| 接続構成 | インライン・ブリッジ構成（冗長） |
|---|---|
| 負荷分散方式 | 最少接続数（重み付けなし） |
| 仮想IP:port | 仮想IP10.1.1.11:80【bind対象物理IP10.1.1.101・10.1.1.102 計2台】 |
| セッション維持方式 | ソースIPアドレス(※1) |
| ヘルスチェック方式 | HTTP(※2) |
| SSL設定 | なし |
| ネットワーク設定 | VLAN10：eth1・eth2 VLAN30：eth3 |
| ルーティング設定 | デフォルトルート |
| NAT設定 | なし(※3) |
| その他設定 | ネットワークループ防止設定(※4) |
| 冗長設定 | LB01(Master) | LB02(Backup) | ||
|---|---|---|---|---|
| VLAN10 | VLAN30 | VLAN10 | VLAN30 | |
| 管理IP | 10.1.1.21 | 10.1.3.21 | 10.1.1.22 | 10.1.3.22 |
| 仮想IP | 10.1.1.11 | - | 10.1.1.11 | - |
| 冗長IP | - | - | - | - |
| 冗長構成相手IP | - | 10.1.3.22 | 10.1.3.21 | |
| VRID | 10 | - | 10 | - |
| 冗長設定 | LB01(Master) | LB02(Backup) |
|---|---|---|
| preempt | 有効 | 有効 |
| priority | 110 | 100 |
| track group1 | eth1 | eth1 |
| track group2 | eth2 | eth2 |
(※1) クライアントIPアドレスを基にセッション維持を実施
(※2) /にヘルスチェックを行い、statusが200番台であればOK
(※3) Webサーバー発信のアクセスでNetwiserを経由する際に、NetwiserでNATを行う場合はReverse-NAT設定が必要
(※4) no vrrp backup-l2forward設定（デフォルト設定）によりネットワークループを防止（Backup時にL2フォワーディングを停止する機能）
Netwiser設定手順
| 手順1： 冗長構成設定 【LB2台とも設定】 |
ホスト名設定 VLAN設定 Interface設定 VRRP設定 セッション同期（冗長構成相手）設定 |
|---|---|
| 手順2： ケーブル接続作業 【LB2台とも実施】 |
構成図に基づいたケーブル接続 |
| 手順3： 負荷分散関連設定 【LB1台のみ設定】 |
ルーティングテーブル設定 実サーバー設定 ヘルスチェック設定 仮想IPアドレス設定 仮想サーバー設定 |
上記構成の設定例、configをダウンロードできます。
