Time Server Pro.
TS-2910/2920

タイムサーバー TIme Server

テレコムやIoTなどの広域配備型の高精度時刻同期システム導入に最適な小型モデルのPTPグランドマスタークロック。
オール日本語、安全・安心の国産品質でお届けします。

TS-2910/2920シリーズ：テレコムやIoTなどの広域配備型の 高精度時刻同期システム導入に最適なモデル

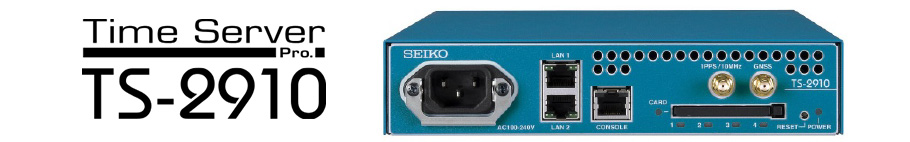

p_ts-2910/2922_main

テレコム（LTE、5G）や、IoT（TSN）に代表される広域配備型の高精度時刻同期システムに適したPTPグランドマスタークロックです。
必要な機能をコンパクトに集約したTS-2910シリーズと10ギガビットイーサネットに対応したTS-2920シリーズをご用意しています。
屋内設置型のTS-2910（Copper）、TS-2912（SFP/光）では、ホールドオーバー精度要件にあわせてモデルをお選びいただけます。
また、屋外設置型のTS-2914（SFP/光）と、10ギガビットイーサネットに対応したTS-2924(SFP+/光)をご用意。設置要件に縛られない配備が可能です。

TS-2910/2920シリーズの活用事例

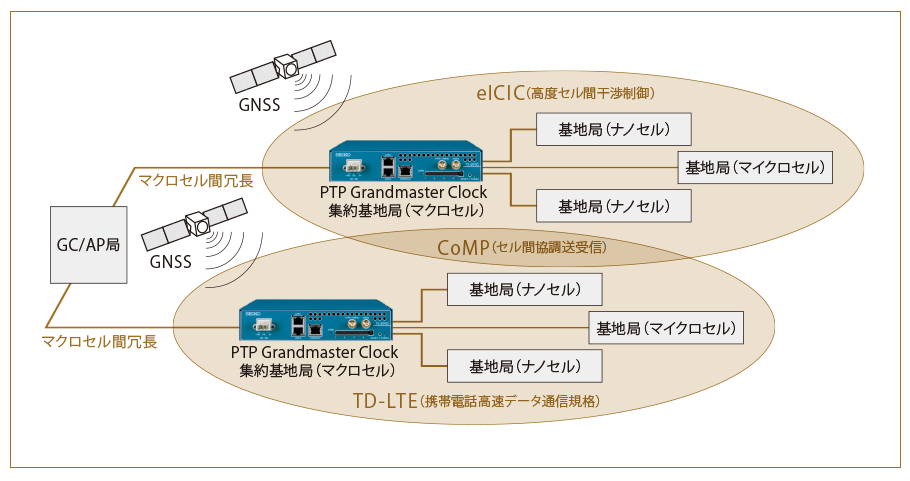

モバイルバックホール基地局間の高精度な同期に最適

集約基地局にTS-2910を設置することで、配下となる基地局に対して高精度な時刻同期が可能。集約基地局間の時刻ソースの冗長化により高信頼な運用を実現します。

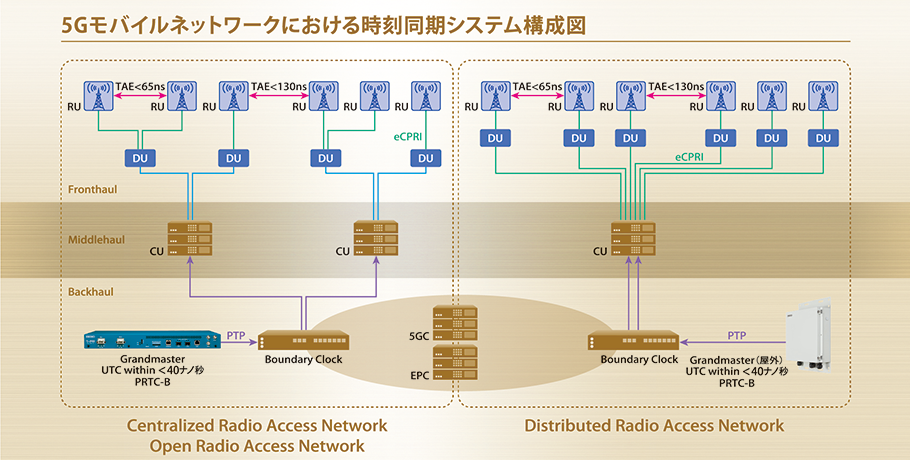

5Gモバイルネットワークにおける時刻同期システム構成図

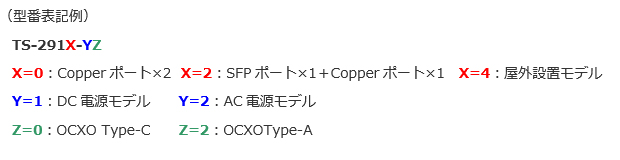

TS-2910シリーズのラインアップ

TS-2910

PTPインターフェースに汎用性の高いCopperポート（電気）を2ポート搭載。 同じ設備内にすべての機器を集約したシステム収容構成に適しています。

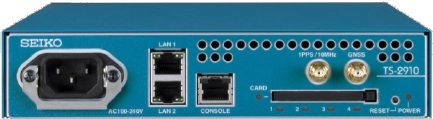

TS-2910-20_22TS-2910-20 / TS-2910-22

■ACモデル

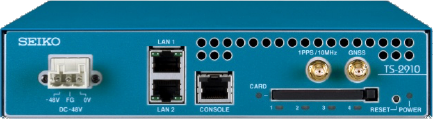

TS-2910-10 / TS-2910-12

TS-2910-10_12■DCモデル







TS-2912

PTPインターフェースにSFPポート（光）とCopperポート（電気）を各1ポート 搭載。
光ケーブルで遠距離を結ぶ広域のシステム収容構成に最適です。

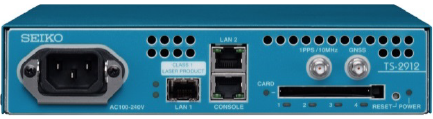

TS-2912-20_22TS-2912-20 / TS-2912-22

■ACモデル

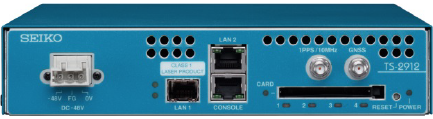

TS-2912-10 / TS-2912-12

TS-2912-10_12

■DCモデル







TS-2922

基本的な諸元はTS-2912を継承した上でPTPインターフェースに10ギガのSFP+ポート（光）2ポートとCopperポート（電気）を1ポート搭載。ネットワークの高速化・安定化に寄与します。

TS-2922-22

■ACモデル



TS-2922-12

TS-2922-12

■DCモデル







TS-2914 / TS-2924

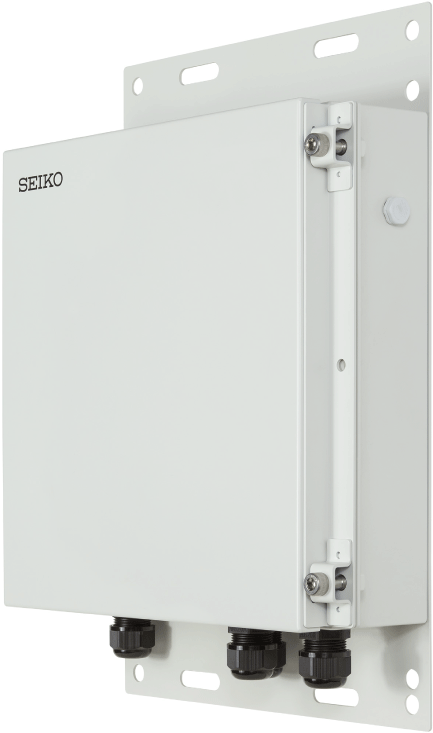

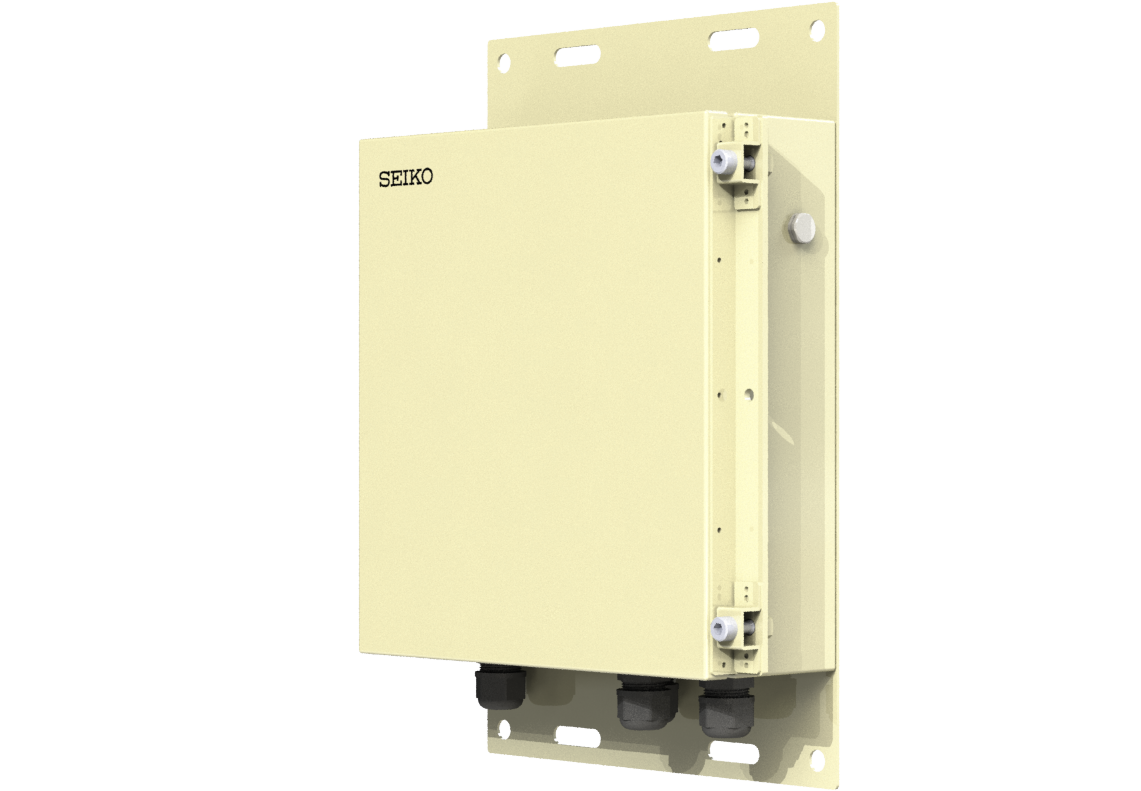

TS-2914は、TS-2912の機能を踏襲し、IP65準拠した屋外設置可能なモデルです。
TS-2924は、10ギガビットイーサネット(SFP+)に対応し、IP65準拠した屋外設置可能なモデルです。
場所を問わず多様な環境に設置される基地局での利用に適しています。

TS-2914-22　■ACモデル



TS-2914-12　■DCモデル



TS-2924-12　■DCモデル



TS-2910シリーズ 仕様

TS-2910 / TS-2912 仕様一覧

製品名 TS-2910 TS-2912
-10 -20 -12 -22 -10 -20 -12 -22
時刻ソース GNSS（GPS、QZSS、Galileo、GLONASS）
ホールドオーバー精度*1 OCXO Type-C
1.5マイクロ秒/2時間
50マイクロ秒/24時間		 OCXO Type-A
400ナノ秒/5時間
1.5マイクロ秒/24時間		 OCXO Type-C
1.5マイクロ秒/2時間
50マイクロ秒/24時間		 OCXO Type-A
400ナノ秒/5時間
1.5マイクロ秒/24時間
パルス出力 1PPS、10MHz
LANインターフェース 100BASE-TX / 1000BASE-T ×2 SFP-optical(1000BASE-X) ×1
100BASE-TX / 1000BASE-T ×1
PTP 使用可能インターフェース数 2
修正精度（GPSロック時） UTC within 40ナノ秒
対応プロファイル Default Profile(IEEE1588v2)
Telecom profile for Frequency (G.8265.1)
Telecom profile for phase/time (G.8275.1)
Telecom profile for phase/time (G.8275.2)
IEEE802.1AS-2011(gPTP) （Option）
対応プロトコル IPv4 UDP/Ethernet
Delayメカニズム Delay request-response （Default Profile, Telecom Profile）
Peer Delay（IEEE802.1AS-2011）
Syncメッセージ送信タイプ 1ステップ（Default Profile, Telecom Profile）
2ステップ（IEEE802.1AS-2011）
処理能力（最大） Sync :128 パケット/秒*2
Delay_request （受信）: 128 パケット/秒*2
Announce : 8 パケット/秒
接続可能スレーブ数/台（最大） 128*2
SyncEther ○
Telnet、SSH接続 ○
SNMP ○
syslog ○
IPv6 管理機能（SNMP、telnet、ssh、syslog、ftp、tftpなど）のみ対応
VLAN ○
諸元 TS-2910 / TS-2912共通仕様
定格電圧 AC100V～AC240V±10% (50/60Hz) *3 DC -40.5V ～-57V
定格電流 0.34A/0.19A 0.37A
消費電力 20W 18W
発熱量 72.0kJ/h 64.8kJ/h
温度条件 0～50 ℃
湿度条件 15～ 85% RH (結露しないこと)
設置方式 棚置き（横）
外形寸法 208(W) x 282(D) x 44(H) mm (突起部を除く)
質量 約2kg
適合規格 VCCI-A、RoHS
オプション品 GNSSアンテナ、GNSSアンテナポール、GNSS延長ケーブル、GNSSアンプ、GNSSアレスタ、IEEE802.1ASライセンス

*1：ホールドオーバー精度要件に応じて、オシレーター（ハードウエア）を選択した場合の数値です。
*2：スレーブ数が、32ノードまでの場合は128pps、64ノードまでの場合は64pps、128ノードまでの場合は32ppsがそれぞれの上限となります。
*3：AC100V以外でご使用の場合は、適合する日本国内向けの電源コードが別途必要となります。

TS-2922 仕様一覧

製品名 TS-2922
-12 -22
時刻ソース GNSS（GPS、QZSS、Galileo、GLONASS）
ホールドオーバー精度 OCXO Type-A
400ナノ秒/5時間
1.5マイクロ秒/24時間
パルス出力 1PPS、10MHz
LANインターフェース SFP-optical(1000BASE-X/10GBASE-R) ×2
100BASE-TX / 1000BASE-T ×1
PTP 使用可能インターフェース数 3
修正精度（GPSロック時） UTC within 40ナノ秒
対応プロファイル Default Profile(IEEE1588v2)
Telecom profile for Frequency (G.8265.1)
Telecom profile for phase/time (G.8275.1)
Telecom profile for phase/time (G.8275.2)
IEEE802.1AS-2011(gPTP) （Option）
対応プロトコル IPv4 UDP/Ethernet
Delayメカニズム Delay request-response （Default Profile, Telecom Profile）
Peer Delay（IEEE802.1AS-2011）
Syncメッセージ送信タイプ 1ステップ（Default Profile, Telecom Profile）
2ステップ（IEEE802.1AS-2011）
処理能力（最大） Sync :128 パケット/秒*1
Delay_request （受信）: 128 パケット/秒*1
Announce : 8 パケット/秒
接続可能スレーブ数/台（最大） 1024*1
SyncEther ○
Telnet、SSH接続 ○
SNMP ○
syslog ○
IPv6 管理機能（SNMP、telnet、ssh、syslog、ftp、tftpなど）のみ対応
VLAN ○
諸元 TS-2922-12 TS-2922-22
定格電圧 DC -40.5V ～-57.6V AC100V～AC240V±10% (50/60Hz) *2
定格電流 0.42A（DC-48V時） 0.34A/0.19A
消費電力 20.2W 21.2W
発熱量 72.7kJ/h 76.3kJ/h
温度条件 0～50 ℃
湿度条件 15～ 85% RH (結露しないこと)
設置方式 ラックマウント
外形寸法 425.5(W) x 280(D) x 44(H) mm (突起部を除く)
質量 約3.6kg
適合規格 VCCI-A、RoHS
オプション品 GNSSアンテナ、GNSSアンテナポール、GNSS延長ケーブル、GNSSアンプ、GNSSアレスタ、IEEE802.1ASライセンス

*1：スレーブ数が、128ノードまでの場合は128pps、256ノードまでの場合は64pps、512ノードまでの場合は32pps、1024ノードまでの場合は16ppsがそれぞれの上限となります。
*2：AC100V以外でご使用の場合は、適合する日本国内向けの電源コードが別途必要となります。

TS-2914 / TS-2924 仕様一覧

製品名 TS-2914 TS-2924
-12 -22 -12
時刻ソース GNSS（GPS、QZSS、Galileo、GLONASS）
ホールドオーバー精度 OCXO Type-A
400ナノ秒/5時間
1.5マイクロ秒/24時間		 OCXO Type-A
400ナノ秒/5時間
1.5マイクロ秒/24時間
LANインターフェース SFP optical(1000BASE-X) ×2 SFP+ optical(1000BASE-X, 10GBASE-R) ×2
PTP 使用可能LANインターフェース数 2
修正精度（GPSロック時） UTC within 40ナノ秒 (PRTC-B)
対応プロファイル Default Profile(IEEE1588v2)
Telecom profile for Frequency (G.8265.1)
Telecom profile for phase/time (G.8275.1)
Telecom profile for phase/time (G.8275.2)
IEEE802.1AS-2011(gPTP) （Option）
対応プロトコル IPv4 UDP/Ethernet
Delayメカニズム Delay request-response （Default Profile, Telecom Profile）
Peer Delay（IEEE802.1AS-2011）
Syncメッセージ送信タイプ 1ステップ（Default Profile, Telecom Profile）
2ステップ（IEEE802.1AS-2011）
処理能力（最大） Sync :128 パケット/秒*1
Delay_request （受信）: 128 パケット/秒*1
Announce : 8 パケット/秒
接続可能スレーブ数/台（最大） 128*1
SyncEther ○
Telnet、SSH接続 ○
SNMP ○
syslog ○
RADIUS認証 ○
IPv6 管理機能（SNMP、telnet、ssh、syslog、ftp、tftpなど）のみ対応
VLAN ○
諸元 TS-2914-12 TS-2914-22 TS-2924-12
定格電圧*2 DC -40.5V ～-57.0V AC100V ～ AC240V±10%
(50/60Hz)		 DC -40.5V ～-57.0V
定格電流 0.37A 0.32A/0.17A 0.38A
消費電力 18W 18W 18.2W
発熱量 64.8kJ/h 64.8kJ/h 65.52kJ/h
温度条件 -40 ～ 70 ℃ -40 ～ 65 ℃
湿度条件 15～ 85% RH (結露しないこと)
設置方式 壁掛け、ポール取付など
外形寸法 312(W) x 102(D) x 430(H) mm (突起部を除く)
質量 約6.5kg
適合規格 VCCI-A、RoHS、IP65
オプション品 GNSSアンテナ、GNSSアンテナポール、GNSS延長ケーブル、GNSSアンプ、GNSSアレスタ、IEEE802.1ASライセンス

*1：スレーブ数が、32ノードまでの場合は128pps、64ノードまでの場合は64pps、128ノードまでの場合は32ppsがそれぞれの上限となります。
*2 : TS-2914/TS-2924には、電源コードは同梱されません。

TS-2910/TS-2912/TS-2914/TS-2924 資料ダウンロード

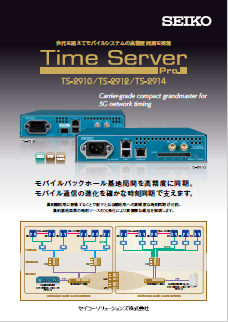

製品カタログ

更に詳しい製品情報を知りたい方は、以下よりカタログをダウンロードの上、ご確認ください。

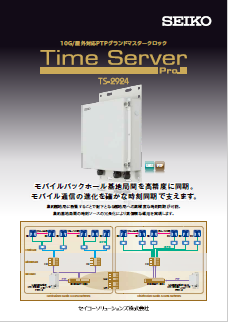

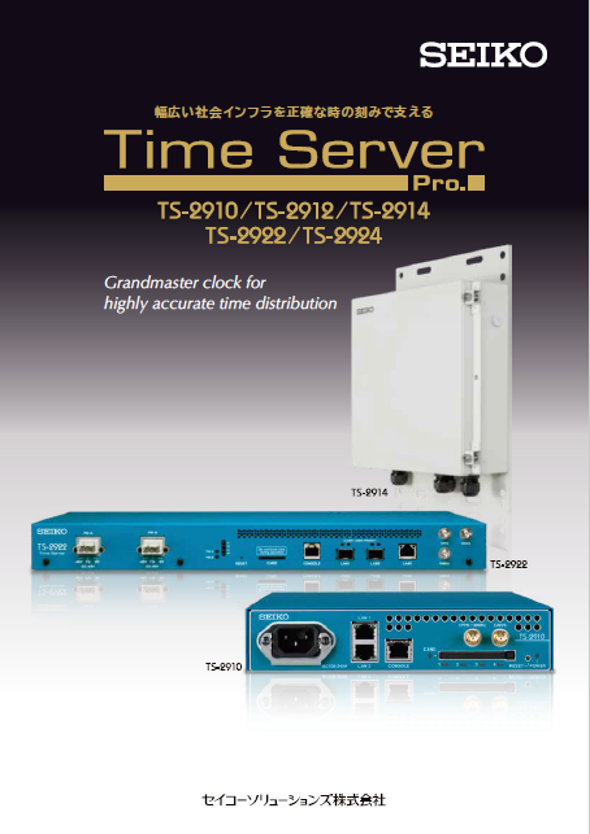

TS-2910/2920カタログをダウンロード

マニュアル

すでにTS-2910/2920シリーズをご利用の方、詳しい設定方法などを知りたい方はマニュアルをダウンロードの上、ご確認ください。

TS-2910/2920シリーズ マニュアル
