≪設定例30≫ 異なるネットワークのWebサーバーへの負荷分散
ロードバランサーと異なるネットワークにあるWebサーバーへの負荷分散を行う構成例です。
想定製品
SX-3945 / SX-3990
※Virtual Edition SX-3990を利用する場合には、「Virtual Editionご利用上の注意点」もあわせてご参照ください。

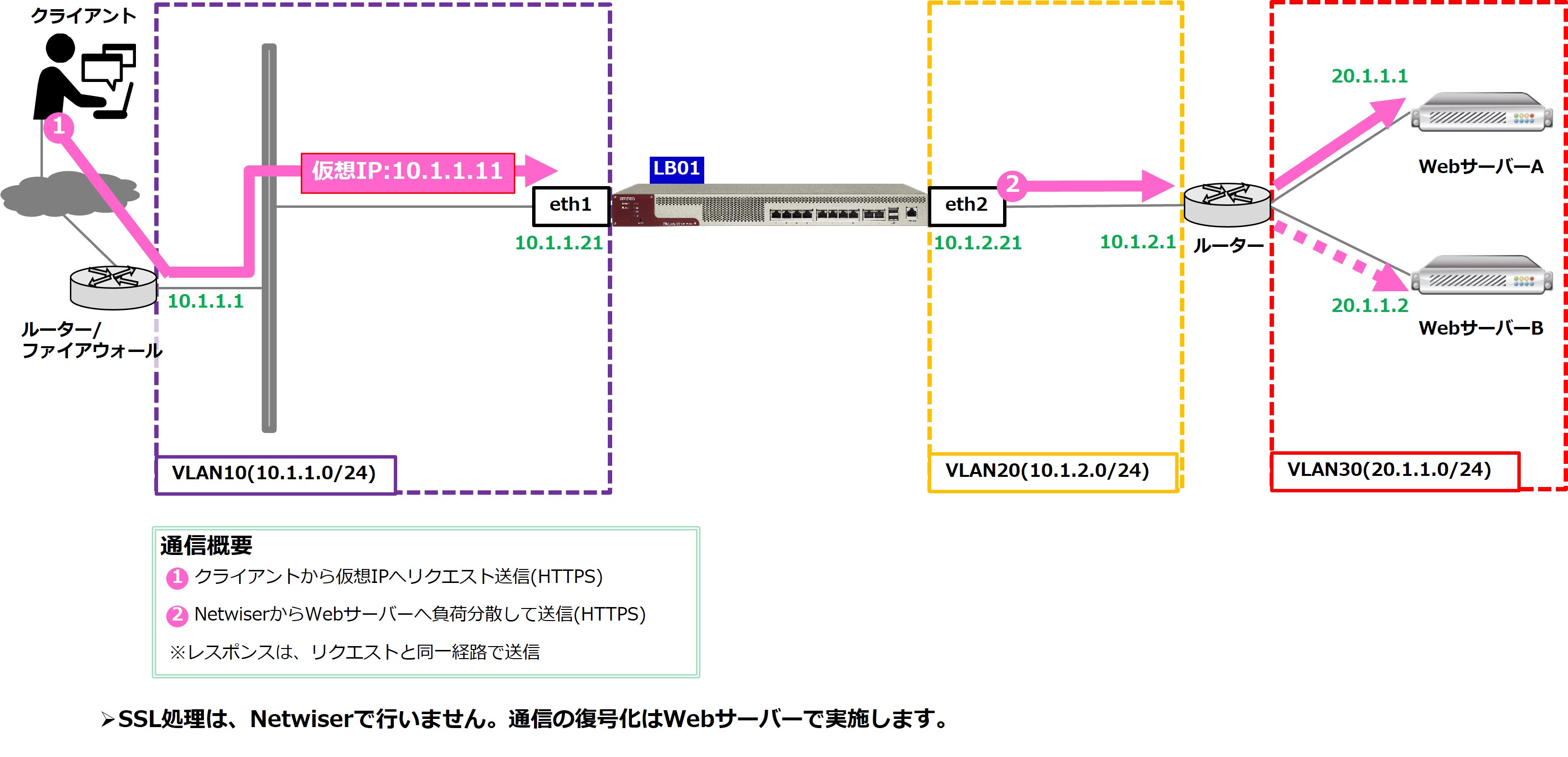

構成概要図
全体構成要件
| サービス仕様 | 外部クライアント向けWebサービス |
|---|---|
| クライアント環境 | 外部不特定IPアドレスからの通信 |
| サービスIPアドレス | 10.1.1.11 |
| 使用プロトコル | HTTPS |
| HTTPS復号 | Webサーバーで実施 |
| セキュリティー | ルーター/ファイアウォールで実施 |
| サービスサーバー台数 | 2台 |
| LB台数 | 1台 |
ロードバランサー構成要件
| 接続構成 | インライン・ルーティング構成 |
|---|---|
| 負荷分散方式 | 最少接続数（重み付けなし） |
| 仮想IP:port | 仮想IP10.1.1.11:443【bind対象物理IP20.1.1.1・20.1.1.2 計2台】 |
| セッション維持方式 | ソースIPアドレス(※1) |
| ヘルスチェック方式 | HTTPS(※2) |
| ネットワーク設定 | VLAN10：eth1 VLAN20：eth2 |
| ルーティング設定 | デフォルトルート |
| NAT設定 | なし(※3) |
| その他設定 | なし |
(※1) クライアントIPアドレスを基にセッション維持を実施
(※2) /にヘルスチェックを行い、statusが200番台であればOK
(※3) Webサーバー発信のアクセスでNetwiserを経由する際に、NetwiserでNATを行う場合はReverse-NAT設定が必要
Netwiser設定手順
| 手順1： ネットワーク設定 |
ホスト名設定 VLAN設定 Interface設定 |
|---|---|
| 手順2： デフォルトIPアドレス削除 |
デフォルトIPアドレス削除 |
| 手順3： 負荷分散関連設定 |
ルーティングテーブル設定 実サーバー設定 ヘルスチェック設定 仮想IPアドレス設定 仮想サーバー設定 |
上記構成の設定例、configをダウンロードできます。
