DNSサーバー負荷分散
≪設定例26≫ DNSサーバー負荷分散（冗長・インライン・ルーティング構成）
DNSサーバーをロードバランサー2台を用いて負荷分散および冗長化するケースの構成例です。
想定製品
SX-3945 / SX-3990
※Virtual Edition SX-3990を利用する場合には、「Virtual Editionご利用上の注意点」もあわせてご参照ください。

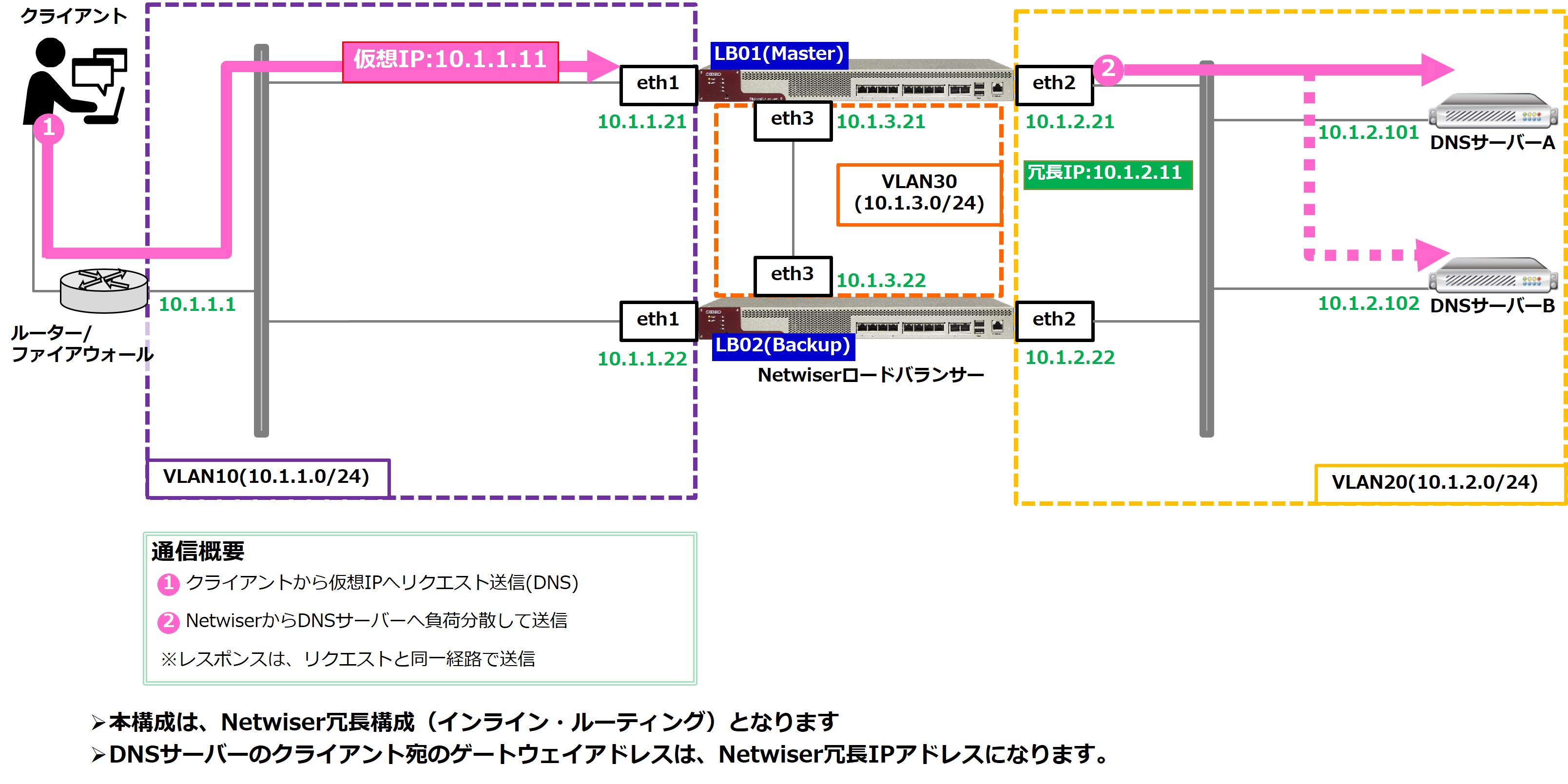

構成概要図
全体構成要件
| サービス仕様 | 社内クライアント向けキャッシュDNSシステム |
|---|---|
| クライアント環境 | 社内クライアントIPアドレスからの通信 |
| サービスIPアドレス | 10.1.1.11 |
| 使用プロトコル | DNS |
| セキュリティー | ルーター/ファイアウォールで実施 |
| サービスサーバー台数 | 2台 |
| LB台数 | 2台 |
ロードバランサー構成要件
| 接続構成 | インライン・ルーティング構成（冗長） |
|---|---|
| 負荷分散方式 | 最少接続数（重み付けなし） |
| 仮想IP:port | 仮想IP10.1.1.11:53(UDP)【bind対象物理IP10.1.2.101・10.1.2.102計2台】 仮想IP10.1.1.11:53(TCP)【bind対象物理IP10.1.2.101・10.1.2.102計2台】 |
| セッション維持方式 | なし |
| ヘルスチェック方式 | DNS |
| SSL設定 | なし |
| ネットワーク設定 | VLAN10：eth1 VLAN20：eth2 VLAN30：eth3 |
| ルーティング設定 | デフォルトルート |
| NAT設定 | なし |
| その他設定 | なし |
| 冗長設定 | LB01(Master) | LB02(Backup) | ||||
|---|---|---|---|---|---|---|
| VLAN10 | VLAN20 | VLAN30 | VLAN10 | VLAN20 | VLAN30 | |
| 管理IP | 10.1.1.21 | 10.1.2.21 | 10.1.3.21 | 10.1.1.22 | 10.1.2.22 | 10.1.3.22 |
| 仮想IP | 10.1.1.11 | - | - | 10.1.1.11 | - | - |
| 冗長IP | - | 10.1.2.11 | - | - | 10.1.2.11 | - |
| 冗長構成相手IP | - | - | 10.1.3.22 | 10.1.3.21 | ||
| VRID | 10 | 20 | - | 10 | 20 | - |
| 冗長設定 | LB01(Master) | LB02(Backup) |
|---|---|---|
| preempt | 有効 | 有効 |
| priority | 110 | 100 |
| track group1 | eth1 | eth1 |
| track group2 | eth2 | eth2 |
Netwiser設定手順
| 手順1： 冗長構成設定 【LB2台とも設定】 |
ホスト名設定 VLAN設定 Interface設定 VRRP設定 セッション同期（冗長構成相手）設定 |
|---|---|
| 手順2： ケーブル接続作業 【LB2台とも実施】 |
構成図に基づいたケーブル接続 |
| 手順3： 負荷分散関連設定 【LB1台のみ設定】 |
ルーティングテーブル設定 実サーバー設定 仮想IPアドレス設定 ヘルスチェック設定 仮想サーバー設定 |
Netwiser冗長構成では、冗長構成相手との設定情報同期が設定変更のたびに自動で行うことができます。
手順1は、設定情報同期を行えるようにLB01・LB02ともに設定します。
手順2は、LB01・LB02ともに構成図に基づいてケーブル接続を実施します。
手順3は、LB1台に設定すれば自動的に冗長相手機器に設定が反映されます。
上記構成の設定例、configをダウンロードできます。
