電源二重化にも対応の新ハイエンドモデル

これまでのNTPサーバー機能をそのまま継承し、運用・管理面でも大きく進歩した新しいハイエンドモデルです

標準価格:オープン価格

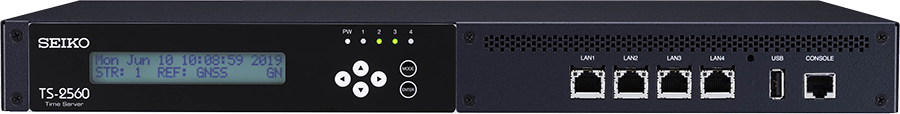

TS-2560 特長

特長1 運用・管理面での信頼性をさらに向上

AC電源の二重化や設定情報の外部記憶媒体への保管などに対応。大規模なシステムやデーターセンターでの運用に最適。

  • TS-2560-10:電源一重化モデル
  • TS-2560-11:電源二重化モデル

※購入型番については、以下をご参照ください。

購入型番一覧

特長2 処理能力の大幅な向上を実現

NTPパケット処理能力を2.5倍以上に向上したうえで、消費電力を約40%低減しました。

特長3 使いやすさを徹底追求

Webブラウザ上からの簡単な操作で、NTPサーバー環境の構築は完了。
CLIからの設定機能を追加し、幅広い運用ニーズに対応しました。
オプションの外部記憶媒体に設定情報を保管しておくことで、機器障害時の対応もスムーズに行えます。

特長4  複数年保守が標準付属

TS-2560には、標準で保守サービスが付属していますので、障害発生時にも迅速な対応が可能で安心です。
保守サービスについては、センドバック/オンサイト(平日/9-17時)/オンサイト(24時間/365日)を選択可能。

TS-2560 仕様

基本仕様

ネットワーク
プロトコル UDP/IP、TCP/IP、HTTP、SNMP
LANインターフェイス 10BASE-T/100BASE-TX/1000BASE-T 4ポート
時刻情報
プロトコル SNTPv3、SNTPv4、NTPv3、NTPv4、TIME、DAYTIME
認証方式 MD5認証、Autokey
時計部
内蔵水晶精度 ※1 日差±10ミリ秒(+25ºC)
管理機能
USB設定バックアップ機能 オプション
オプション
NS-500 バックアップ用USBメモリ
本体諸元
定格電圧 AC100~240V±10% (50/60Hz) ※2
定格電流 0.32A
消費電力 18W
発熱量 65kJ/h
温度条件 0~40ºC
湿度条件 20~80% RH (結露しないこと)
設置方式 ラックマウント(取付金具付属)
外形寸法 425.5(W)×280(D)×44(H) mm (突起部除く)
質量 約3.5kg
適合規格 VCCI-A、RoHS、電気用品安全法

GNSSタイプ(TS-2560-10/TS-2560-11)

時計修正部
時刻修正方式 GPS、QZSS、GLONASS
修正精度 ±1µs(GNSS測位時)
修正頻度 随時
閏秒対応 対応可能(自動設定/手動設定)
サマータイム対応 ※3 対応可能
セカンダリサーバー機能 あり
GPSロールオーバ情報更新機能 あり
出力インターフェイス
パルス出力 1PPS、10MHz
受信器部
入力感度 15dBi~50dBi
GNSSアンテナ(別売・オプション TS-210)
温度条件 -40ºC~85ºC
防水性 IP67(防浸形)ただしコネクタ部は除く
外形寸法 φ66.5×47.5(H)㎜(突起部を除く)
質量 約150g
GNSSアンテナ置台(別売・オプション TS-211)
外形寸法 六角形 103(W)×92(D)×116(H)㎜
質量 約370g

セカンダリタイプ(TS-2560-51)

時計修正部
修正精度 環境に依存
修正頻度 16s毎~
閏秒対応 上位NTPに準ずる
サマータイム対応 ※3 対応可能
上位NTP登録数 10台

※1  記載されている精度は工場出荷時の値であり、ご使用の環境により変動します。
※2  日本国内向けの7A 250V対応の電源ケーブルをご用意していただく必要があります。
※3  詳細につきましては、日本国内でサマータイムの実施および運用が決定した場合にお知らせします。

時刻ソースタイプを比較したい方はこちらをご確認ください。

TS-2220と機能比較したい方はこちらをご確認ください。

オプション一覧

型番 名称 備考
TS-210 GNSSアンテナ N型・BNCコネクタの変換ケーブル(0.5m)2本同梱
TS-211 GNSSアンテナ基台
TS-212 アンテナポール GNSSアンテナ用 (長さ:1.3m)
2950F0070 アンプ GNSS用
NALDCBS1X4-B/5/110 4分配器 GNSS用
ARP-NPJ-1[50] 同軸アレスタ GNSS用
NS-500 バックアップ用USBメモリ 設定バックアップ・リストア用(TS-2560専用)

※ケーブル構成の詳細は、GNSSアンテナ マニュアルをご確認ください。

TS-2560購入型番一覧

型番 購入型番 備考
TS-2560-10
(GNSS 電源一重)
TS-2560-10-60 5年センドバック修理保証 ※後出しセンドバック
TS-2560-10-72 6年センドバック修理保証 ※後出しセンドバック
TS-2560-10-84 7年センドバック修理保証 ※後出しセンドバック
TS-2560-10-SE60 5年センドバック保守付 ※先出しセンドバック
TS-2560-10-SE72 6年センドバック保守付 ※先出しセンドバック
TS-2560-10-SE84 7年センドバック保守付 ※先出しセンドバック
TS-2560-10-ON60 平日9時-17時オンサイト保守5年付
TS-2560-10-ON72 平日9時-17時オンサイト保守6年付
TS-2560-10-ON84 平日9時-17時オンサイト保守7年付
TS-2560-10-24ON60 24時間365日オンサイト保守5年付
TS-2560-10-24ON72 24時間365日オンサイト保守6年付
TS-2560-10-24ON84 24時間365日オンサイト保守7年付
TS-2560-11
(GNSS 電源二重)
TS-2560-11-60 5年センドバック修理保証 ※後出しセンドバック
TS-2560-11-72 6年センドバック修理保証 ※後出しセンドバック
TS-2560-11-84 7年センドバック修理保証 ※後出しセンドバック
TS-2560-11-SE60 5年センドバック保守付 ※先出しセンドバック
TS-2560-11-SE72 6年センドバック保守付 ※先出しセンドバック
TS-2560-11-SE84 7年センドバック保守付 ※先出しセンドバック
TS-2560-11-ON60 平日9時-17時オンサイト保守5年付
TS-2560-11-ON72 平日9時-17時オンサイト保守6年付
TS-2560-11-ON84 平日9時-17時オンサイト保守7年付
TS-2560-11-24ON60 24時間365日オンサイト保守5年付
TS-2560-11-24ON72 24時間365日オンサイト保守6年付
TS-2560-11-24ON84 24時間365日オンサイト保守7年付
TS-2560-51
(セカンダリ 電源二重)
TS-2560-51-60 5年センドバック修理保証 ※後出しセンドバック
TS-2560-51-72 6年センドバック修理保証 ※後出しセンドバック
TS-2560-51-84 7年センドバック修理保証 ※後出しセンドバック
TS-2560-51-SE60 5年センドバック保守付 ※先出しセンドバック
TS-2560-51-SE72 6年センドバック保守付 ※先出しセンドバック
TS-2560-51-SE84 7年センドバック保守付 ※先出しセンドバック
TS-2560-51-ON60 平日9時-17時オンサイト保守5年付
TS-2560-51-ON72 平日9時-17時オンサイト保守6年付
TS-2560-51-ON84 平日9時-17時オンサイト保守7年付
TS-2560-51-24ON60 24時間365日オンサイト保守5年付
TS-2560-51-24ON72 24時間365日オンサイト保守6年付
TS-2560-51-24ON84 24時間365日オンサイト保守7年付

TS-2560 資料ダウンロード

製品カタログ

更に詳しい製品情報を知りたい方は、
以下よりカタログをダウンロードの上、ご確認ください。

マニュアル

すでにTS-2560をご利用の方で、詳しい設定方法などを知りたい方はマニュアルをダウンロードの上、ご確認ください。

TS-2560についてよくあるご質問

数時間待っても時刻同期がとれません。 +-
以下をご確認ください。
・NHK-FMの周波数(地域により異なります)の設定が正しくされていること
・TS-2210:上記周波数設定画面で、イヤホンをイヤホンジャックに接続してFM放送の音声にノイズがないこと
 TS-2220:イヤホンをイヤホンジャックに接続してFM放送の音声にノイズがないこと
 (受信感度が低い・ノイズがある場合は、アンテナ設置位置を変えて調整ください)
・装置の現在時刻が±10秒以上ずれていないこと
 時刻同期は、FM放送の正時の発信音を契機に時刻補正し時刻同期が行われます。
 (FM番組によっては発信音が発信されない場合があります)

<対象製品>
・TS-2220
・TS-2210
GNSS/GPSアンテナの設置基準を教えてください。 +-
基本的にGNSS/GPSアンテナは全天空が見渡せる障害物が何もない環境に設置するのが望ましいです。
しかし、実際にアンテナを設置する環境では難しいため、以下の点にご注意して設置ください。

1.仰角20度より上に障害物がないこと
2.近くに他のアンテナ、避雷針などないこと
3.水平面に対して垂直に設置すること

<対象製品>
・TS-2850
・TS-2560
・TS-2550
・TS-2220
・TS-2210
・TS-2540
・セイコータイムマネージドサービス(時刻ソース冗長モデル)
セイコータイムマネージドサービス光TJJYについて教えてください。 +-
「セイコータイムマネージドサービス光TJJY」は、新たな時刻ソースである「光テレホンJJY」について、導入に関するお客様の各種ご負担を軽減すべく、光テレホンJJY対応タイムサーバーの貸し出し、導入、保守、光回線の提供、事務手続きの集約などをオールインワンサービスとしてご提供するものです。

※光テレホンJJYは、光電話回線網を利用することから、各種機器の導入や設定、回線敷設の手続きなど、ネットワークの知識が必要であったり、業務的な負担が発生するため、お客様にとって導入のハードルが高い面があります。「セイコータイムマネージドサービス光TJJY」をご利用いただくことで、そのようなご負担を軽減することができます。

<対象製品>
・セイコータイムマネージドサービス光TJJY

その他ご質問については以下をご確認ください。
