タイムサーバー TS-2220

機能充実のスタンダードモデル

これまでのNTPサーバー機能をそのままに、処理能力を向上し、消費電力を抑えた新しいスタンダードモデルです。

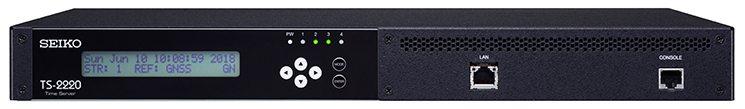

タイムサーバー TS-2220

対応時刻ソースタイプ GNSS 長波JJY FM

標準価格:オープン価格

TS-2220 特長

特長1 幅広い時刻ソースに対応

GNSS、テレホンJJY、FM、長波JJYの4時刻源タイプをフルカバー。最適な時刻ソースを選択いただけます。

購入型番については、以下をご参照ください。

※テレホンJJYサービスは国立研究開発法人情報通信研究機構より2024年3月末で運用終了のアナウンスがされています。詳細はこちらをご覧ください。
※テレホンJJYサービスの運用終了に伴い、テレホンJJYタイプは2024年3月末でサポート終了になります。それ以降の対応についてはこちらをご参照ください。

特長2 処理能力の大幅な向上を実現

NTPパケット処理能力を5倍以上に向上したうえで、消費電力を約25%低減しました。

特長3 使いやすさを徹底追求

Webブラウザ上からの簡単な操作で、NTPサーバー環境の構築は完了。
CLIからの設定機能を追加し、幅広い運用ニーズに対応しました。

特長4 多彩な障害監視機能

SNMPやsyslogのサポートといった障害監視機能により、安定運用が前提となるセンター拠点でも安心です。

特長5 複数年保守が標準付属

TS-2220には、標準で保守サービスが付属していますので、障害発生時にも迅速な対応が可能で安心です。
保守サービスについては、センドバック/オンサイト(平日/9-17時)/オンサイト(24時間/365日)を選択可能。

※テレホンJJYサービスは国立研究開発法人情報通信研究機構より2024年3月末で運用終了のアナウンス(詳細はこちら)がされています。つきましては、テレホンJJYモデルの2024年4月以降の期間を含む保守サービスはご提供できません。

TS-2220 仕様

GNSS・テレホンJJY・FM・長波JJYタイプ共通

ネットワーク
プロトコル UDP/IP、TCP/IP、HTTP、SNMP
LANインターフェース 10BASE-T / 100BASE-TX / 1000BASE-T  1ポート
時刻情報
プロトコル SNTPv3、SNTPv4、NTPv2、NTPv3、NTPv4、TIME、DAYTIME
認証方式 MD5認証、Autokey
時計部
内蔵水晶精度 ※1 日差最大±100ms (+25ºC)
障害監視
障害監視 SNMPv1、SNMPv2c、syslog
本体諸元
定格電圧 AC100~240V±10% (50/60Hz) ※2
定格電流 0.12A
消費電力 6W
発熱量 22kJ/h
温度条件 0〜40ºC
湿度条件 20〜80% RH (結露しないこと)
設置方式 ラックマウント
外形寸法 425.5(W)×280(D)×44(H) mm (突起部除く)
質量 約3.1kg
適合規格 VCCI-A、RoHS、電気用品安全法

GNSSタイプ(TS-2220-10)

時計修正部
時刻修正方式 GPS、QZSS、GLONASS
修正精度 ±1µs(GNSS測位時)
修正頻度 随時
閏秒対応 自動設定/手動設定
サマータイム対応 ※3 対応可能
受信器部
入力感度 15dBi〜50dBi
GNSSアンテナ別売・オプション TS-210)
温度条件 -40ºC~85ºC
防水性 IP67(防浸形)ただしコネクタ部は除く
外形寸法 φ66.5×47.5(H) mm(突起部を除く)
質量 約150g
GNSSアンテナ置台別売・オプション TS-211)
外形寸法 六角形 103(W)×92(D)×116(H)mm
質量 約370g

FMタイプ(TS-2220-30)

時計修正部
時刻修正方式 NHK FMラジオの時報を検出し修正
修正精度 ±100ms
閏秒対応 手動設定
サマータイム対応 ※3 設定可能
受信ユニット
受信方式 スーパーヘテロダイン方式
同調方式 FLL方式
受信周波数 FMラジオ76.0〜108.0MHz
実用感度 25dBF (IHF)
音声出力 イヤホン
正時検出部
正時報検出方式 トーンデコーダーによる周波数検出
フィルタバンド幅 440Hz±7%(typ)、880Hz±7%(typ)
屋内用FMアンテナ(別売・オプション ANT-FM3+BASE-FM3(ケーブル10m付き))
温度条件 -20~60℃ (ANT-FM3)
外形寸法 φ14×330mm(H) (ANT-FM3)、 φ76×41mm(H) (BASE-FM3)
質量 約45g (ANT-FM3)、約850g (BASE-FM3、ケーブル含む)
屋外用FMアンテナ(別売・オプション ANT-FM4+BASE-FM4(ケーブル10m付き))
温度条件 -20~60℃ (ANT-FM4)
外形寸法 φ18×330mm(H) (ANT-FM4)、 φ76×41mm(H) (BASE-FM4)
質量 約45g (ANT-FM4)、約850g (BASE-FM4、ケーブル含む)

長波JJYタイプ(TS-2220-40)

時計修正部
時刻修正方式 有線タイプ:長波JJYの電波を1時間に1回受信して修正
修正精度 ±100ms
閏秒対応 自動設定/手動設定
サマータイム対応 ※3 設定可能
有線タイプ長波受信器(別売・オプション 2210R0010(10mケーブル・置台付))
定格電圧 DC3.3〜6.0V(タイムサーバーより供給)
消費電力 最大0.015W
発熱量 0.054kJ/h
温度条件 -20〜60ºC
湿度条件 90%RH以下(40ºC時)
外形寸法 142(W)×110(D)×67(H) mm (取付金具を除く)
質量 約0.8Kg (ケーブル10m含む)

※1 記載されている精度は工場出荷時の値であり、ご使用の環境により変動します。
※2 日本国内向けの7A 250V対応の電源ケーブルをご用意していただく必要があります。
※3 詳細につきましては、日本国内でサマータイムの実施および運用が決定した場合にお知らせします。

時刻ソースタイプを比較したい方はこちらをご確認ください。

TS-2560と機能比較したい方はこちらをご確認ください。

オプション一覧

型番 名称 備考
TS-210 GNSSアンテナ N型・BNCコネクタの変換ケーブル(0.5m)2本同梱
TS-211 GNSSアンテナ基台
TS-212 アンテナポール GNSSアンテナ用 (長さ:1.3m)
2950F0070 アンプ GNSS用
NALDCBS1X4-B/5/110 4分配器 GNSS用
ARP-NPJ-1[50] 同軸アレスタ GNSS用
ANT-FM3 屋内用FMアンテナ アンテナ単体のみ、ケーブルは付属しません。
BASE-FM3 ANT-FM3用アンテナ基台 ケーブル10m付き
ANT-FM4 屋外用FMアンテナ アンテナ単体のみ、ケーブルは付属しません。
屋外利用でもアレスタは不要です。
BASE-FM4 ANT-FM4用アンテナ基台 ケーブル10m付き
2210R0010 有線タイプ長波受信機 屋内・屋外兼用型、ケーブル10m付き、専用置台(屋内のみ使用可)付き。
屋外利用でもアレスタは不要です。

※ケーブル構成の詳細は、GNSSアンテナ マニュアルをご確認ください。

TS-2220購入型番一覧

型番 購入型番 備考
TS-2220-10
(時刻源:GNSS)
TS-2220-10-60 5年センドバック修理保証 ※後出しセンドバック
TS-2220-10-72 6年センドバック修理保証 ※後出しセンドバック
TS-2220-10-84 7年センドバック修理保証 ※後出しセンドバック
TS-2220-10-SE60 5年センドバック保守付 ※先出しセンドバック
TS-2220-10-SE72 6年センドバック保守付 ※先出しセンドバック
TS-2220-10-SE84 7年センドバック保守付 ※先出しセンドバック
TS-2220-10-ON60 平日9時-17時オンサイト保守5年付
TS-2220-10-ON72 平日9時-17時オンサイト保守6年付
TS-2220-10-ON84 平日9時-17時オンサイト保守7年付
TS-2220-10-24ON60 24時間365日オンサイト保守5年付
TS-2220-10-24ON72 24時間365日オンサイト保守6年付
TS-2220-10-24ON84 24時間365日オンサイト保守7年付
TS-2220-30
(時刻源:FM)
TS-2220-30-60 5年センドバック修理保証 ※後出しセンドバック
TS-2220-30-72 6年センドバック修理保証 ※後出しセンドバック
TS-2220-30-84 7年センドバック修理保証 ※後出しセンドバック
TS-2220-30-SE60 5年センドバック保守付 ※先出しセンドバック
TS-2220-30-SE72 6年センドバック保守付 ※先出しセンドバック
TS-2220-30-SE84 7年センドバック保守付 ※先出しセンドバック
TS-2220-30-ON60 平日9時-17時オンサイト保守5年付
TS-2220-30-ON72 平日9時-17時オンサイト保守6年付
TS-2220-30-ON84 平日9時-17時オンサイト保守7年付
TS-2220-30-24ON60 24時間365日オンサイト保守5年付
TS-2220-30-24ON72 24時間365日オンサイト保守6年付
TS-2220-30-24ON84 24時間365日オンサイト保守7年付
TS-2220-33
(本体+FMアンテナ付)
TS-2220-33-60 5年センドバック修理保証 ※後出しセンドバック
TS-2220-33-72 6年センドバック修理保証 ※後出しセンドバック
TS-2220-33-84 7年センドバック修理保証 ※後出しセンドバック
TS-2220-33-SE60 5年センドバック保守付 ※先出しセンドバック
TS-2220-33-SE72 6年センドバック保守付 ※先出しセンドバック
TS-2220-33-SE84 7年センドバック保守付 ※先出しセンドバック
TS-2220-33-ON60 平日9時-17時オンサイト保守5年付
TS-2220-33-ON72 平日9時-17時オンサイト保守6年付
TS-2220-33-ON84 平日9時-17時オンサイト保守7年付
TS-2220-33-24ON60 24時間365日オンサイト保守5年付
TS-2220-33-24ON72 24時間365日オンサイト保守6年付
TS-2220-33-24ON84 24時間365日オンサイト保守7年付
TS-2220-40
(時刻源:長波)
TS-2220-40-60 5年センドバック修理保証 ※後出しセンドバック
TS-2220-40-72 6年センドバック修理保証 ※後出しセンドバック
TS-2220-40-84 7年センドバック修理保証 ※後出しセンドバック
TS-2220-40-SE60 5年センドバック保守付 ※先出しセンドバック
TS-2220-40-SE72 6年センドバック保守付 ※先出しセンドバック
TS-2220-40-SE84 7年センドバック保守付 ※先出しセンドバック
TS-2220-40-ON60 平日9時-17時オンサイト保守5年付
TS-2220-40-ON72 平日9時-17時オンサイト保守6年付
TS-2220-40-ON84 平日9時-17時オンサイト保守7年付
TS-2220-40-24ON60 24時間365日オンサイト保守5年付
TS-2220-40-24ON72 24時間365日オンサイト保守6年付
TS-2220-40-24ON84 24時間365日オンサイト保守7年付

TS-2220 資料ダウンロード

製品カタログ

製品カタログ

更に詳しい製品情報を知りたい方は、
以下よりカタログをダウンロードの上、ご確認ください。

カタログをダウンロード

マニュアル

すでにTS-2220をご利用の方で、詳しい設定方法などを知りたい方はマニュアルをダウンロードの上、ご確認ください。

各モデル共通 マニュアル

GNSSアンテナ マニュアル

TS-2220についてよくあるご質問

数時間待っても時刻同期がとれません。 +-
以下をご確認ください。
・NHK-FMの周波数(地域により異なります)の設定が正しくされていること
・TS-2210:上記周波数設定画面で、イヤホンをイヤホンジャックに接続してFM放送の音声にノイズがないこと
 TS-2220:イヤホンをイヤホンジャックに接続してFM放送の音声にノイズがないこと
 (受信感度が低い・ノイズがある場合は、アンテナ設置位置を変えて調整ください)
・装置の現在時刻が±10秒以上ずれていないこと
 時刻同期は、FM放送の正時の発信音を契機に時刻補正し時刻同期が行われます。
 (FM番組によっては発信音が発信されない場合があります)

<対象製品>
・TS-2220
・TS-2210
GNSS/GPSアンテナの設置基準を教えてください。 +-
基本的にGNSS/GPSアンテナは全天空が見渡せる障害物が何もない環境に設置するのが望ましいです。
しかし、実際にアンテナを設置する環境では難しいため、以下の点にご注意して設置ください。

1.仰角20度より上に障害物がないこと
2.近くに他のアンテナ、避雷針などないこと
3.水平面に対して垂直に設置すること

<対象製品>
・TS-2850
・TS-2560
・TS-2550
・TS-2220
・TS-2210
・TS-2540
・セイコータイムマネージドサービス(時刻ソース冗長モデル)
セイコータイムマネージドサービス光TJJYについて教えてください。 +-
「セイコータイムマネージドサービス光TJJY」は、新たな時刻ソースである「光テレホンJJY」について、導入に関するお客様の各種ご負担を軽減すべく、光テレホンJJY対応タイムサーバーの貸し出し、導入、保守、光回線の提供、事務手続きの集約などをオールインワンサービスとしてご提供するものです。

※光テレホンJJYは、光電話回線網を利用することから、各種機器の導入や設定、回線敷設の手続きなど、ネットワークの知識が必要であったり、業務的な負担が発生するため、お客様にとって導入のハードルが高い面があります。「セイコータイムマネージドサービス光TJJY」をご利用いただくことで、そのようなご負担を軽減することができます。

<対象製品>
・セイコータイムマネージドサービス光TJJY
